产品结构特征 :

在煤气余热发电系统和抽汽供热式汽轮机系统中，本系列阀门作为系统安全的保障，得到了日益广泛的应用。其关闭迅速、流通阻力小、截止可密封等优良性能使其可以代替原来系统设计中的电动截止蝶阀和止回阀使用。

用途 :

本阀主要用在热电厂并联机组和煤气余热发电机组上，用以作为保护系统安全的紧急切断阀门。

特点 :

1、快速关闭时间可达O.5，紧急切断安全可靠。
2、三偏心金属密封结构，启闭轻便灵活，密封零泄露。
3、常温介质可选用双偏心软密封结构，造价低，密封可靠。
4、关阀末端缓冲，有效避免阀门惯性中击。
5、可以用弹簧实现快关，也可以用蓄能器实现快关，两种型式异曲同工，同样安全可靠。

采用标准 :

设计参照：GB/ 12238-989；JB/ 5299；JB/527-997
法兰连接：GB/ 72416-1998；GB/9113-2000；
结构长度：GB/ 12221- 989；
压力试验：GB/ 13927-992

主要技术参数

公称压力 (MPa)		0.6	1.0	1.6	2.5
公称通径 (mm)		400～1600
试验压力 (MPa)	强度试验	O.9	1 .5	2.4	3.75
	密封试验	O.66	1.1	1.76	2.75
工作压力		O.6	1.0	1.6
适用介质		水、蒸汽、煤气
适用温度		软密封：≤ 80%硬密封：≤25%

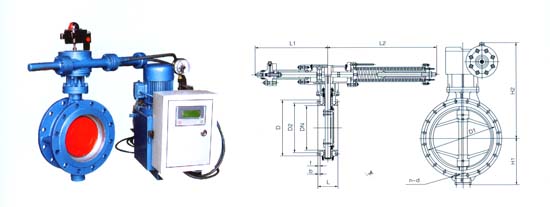

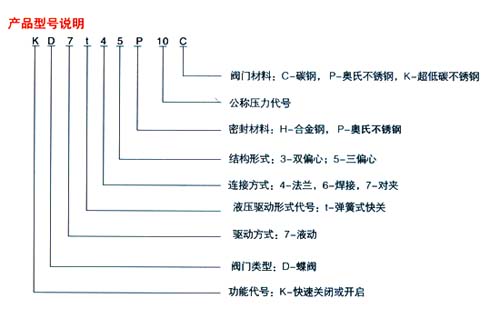

KD7t44/3/5/P主要外形尺寸

DN	PN	L	L1	L2	H1	H2	法兰连接尺寸	备注
400	0.6	216	966	1449	320	780	GB/T 17241 GB/T 9113
	1.0	216	966	1449	330	785
	1.6	216	966	1449	345	800
450	0.6	222	966	1449	370	805
	1.0	222	966	1449	380	810
	1.6	222	966	1449	395	835
500	0.6	229	966	1449	400	898
	1.0	229	966	1449	410	898
	1.6	229	966	1449	425	898
600	0.6	267	966	1449	440	898
	1.0	267	966	1449	460	920
	1,6	267	1150	1820	470	1020
700	0.6	292	966	1449	436	950
	1.0	292	1150	1820	550	1075
	1,6	292	1150	1820	570	1100
	0.6	318	1150	1820	625	1142
800	1.0	31 8	1150	1820	640	1158
	1.6	31 8	1150	1820	660	1183
900	0.6	330	1150	1820	700	1190
	1.0	330	1150	1820	710	1210
	1.6	330	1150	1820	725	1239
1000	0.6	410	1150	1820	760	1250
	1.0	410	1150	1820	770	1275
	1.6	410	1360	2180	790	1306
1200	0.6	470	1150	1820	875	1360
	1.0	470	1360	2180	890	1385
	1.6	470	1360	2180	91 5	1418
1400	0.6	530	1360	2180	1000	1478
	1.0	530	1360	2180	1020	1510
	1.6	530	1360	2180	1045	1546
1600	0.6	600	1360	2180	1120	1599
	1.0	600	1360	2180	1140	1639
	1.6	600	1610	2520	1170	1738

注：可根据用户要求从 DN250-3000生产(GBl2221-89)长系列，从DNl200-3000带底脚的需注明。
