用途

本蝶阀阀体与阀板均采用聚四氟乙烯、聚丙烯、聚氯乙烯等衬里，适用于化工、医药等工业的强酸、强碱、强氧化剂。有机溶剂等强腐蚀性介质的首选阀门。

主要性能参数

公称通径	DN(mm)	50～1200
公称压力	PN(MPa)	1.0
试验压力 Ps(MPa)	密封试验	1.1
	强度试验	1.5
适用介质	强酸、强碱及强腐蚀性气体等
适用温度	- 85℃-205℃

主要零部件材料

名称	材料
阀体	铸铁、球墨铸铁、碳钢等内衬
阔板	铸铁、球墨铸铁、碳钢等全衬
阀杆	碳钢、 2C r13、不锈钢衬
密封圈	由阀体衬垫构成、阀板全衬
填料	氟塑料、柔性石墨

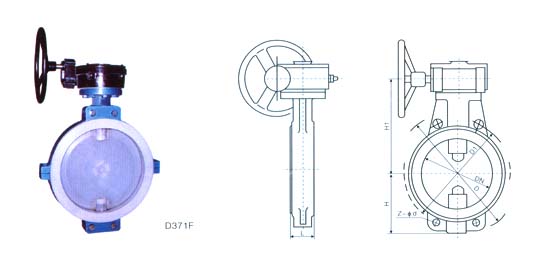

D71 F、D371 F、D671 F、D971 F连接尺寸

通径 Diameter		尺 寸
mm	ihch	L	D	D1	H	H1	Z-φ6d	a
50	2	43	160	125	75	130	4-φ18	45°
65	21/2	46	180	145	90	140	4-φ18	45°
80	3	46	195	160	95	160	4-φ18	22°30´
100	4	52	215	180	105	180	4-φ18	22°30´
125	5	56	245	210	135	200	4-φ18	22°30´
150	6	56	280	240	145	220	4-φ22	22°30´
200	8	60	335	295	175	260	4-φ22	22°30´
250	10	68	390	350	205	290	4-φ22	15°
300	12	78	440	400	245	340	4-φ22	15°
350	14	78	500	460	275	370	4-φ22	11°15´
400	16	102	565	515	305	400	4-φ26	11°15´
450	18	114	615	565	330	425	4-φ26	9°
500	20	127	670	620	362	480	4-φ26	9°
600	24	154	780	725	445	560	4-φ30	9°
700	28	165	895	840	515	620	4-φ30	7°30´
800	32	190	1015	950	580	680	4-φ33	7°30´
900	36	203	1115	1050	620	720	4-φ33	6°26´
1000	40	216	1230	1160	725	780	4-φ36	6°26´
1200	48	254	1455	1380	820	900	4-φ39	5°38´
