主要性能参数

公称通径	DN(mm)	50-150
公称压力	PN(MPa)	1.0	1.6	2.5
试验压力Ps(MPa)	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.5-0.7MPa
适用介质	水、油品、蒸气、酸、减等
适用温度	-40℃-570℃

主要零部件材料

名称	材料
阀体	碳钢、不锈钢、铬钼钒钢
阀板	碳钢、不锈钢、铬钼钒钢
阀杆	2Cr13不锈钢、铬钼钒钢
密封圈	不锈钢、聚四氟乙烯
填料	柔性石墨、聚四氟乙烯

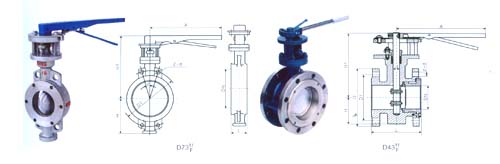

D43H(F)连接尺寸                                                                        单位：mm

通径		主要尺寸			1.0-1.6MPa				2.5MPa
mm	lncb	L	H	H1	D	D1	A	Z-φd	D	D1	A	Z-φd
50	2	108	75	192	165	125	275	4-18	165	125	275	4-18
65	21/2	112	93	218	185	145	275	4-18	185	145	275	8-18
80	3	114	110	230	200	160	275	8-18	200	160	275	8-18
100	4	127	140	240	220	180	275	8-18	235	190	275	8-22
125	5	140	175	290	250	210	362	8-18	270	220	362	8-26
150	6	140	180	310	285	240	362	8-22	300	250	362	8-26

D73H(F)连接尺寸

通径1		主要尺寸1			1.0-1.6MPa				2.5MPa
mm	inch	L	H	H1	D1	A	a	Z-φd	D1	A	a	Z-φd
50	2	43	72	192	125	275	45°	4-18	125	275	45°	4-18
65	21/2	46	110	218	145	75	45°	4-18	145	275	22°30´	4-18
80	3	49	115	230	160	275	22°30´	4-18	160	275	22°30´	4-18
100	4	56	130	240	180	275	22°30´	4-18	190	275	22°30´	4-22
125	5	64	150	290	210	362	22°30´	4-18	220	362	22°30´	4-26
150	6	70	165	310	240	362	22°30´	4-22	250	362	22°30´	4-26
