用途及特点 :
本系列眼镜阀按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上白行研制开发的新一代产品。广泛用于工矿企业、环境保护等行业的煤气、有素气体介质管道中，作为可靠的切断装置。
主要技术参数
|
公称压力 |
0.050 |
0.100 |
0.150 |
|
|
壳体试验压力 |
0.075 |
0.1 50 |
0.225 |
MPa |
|
密封试验压力 |
0.055 |
0.110 |
0.165 |
|
工作温度 |
≤80 |
℃ |
|
适用介质 |
煤气、其它可燃气体 |
主要零件材料
|
零件名称 |
材质 |
|
阀体、阀板 |
碳素钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
硅橡胶 |

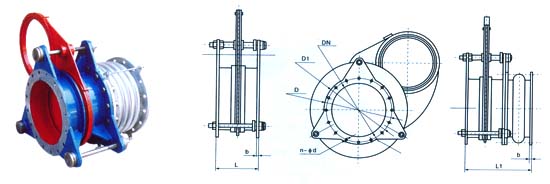

主要连接尺寸
|
DN |
D |
D1 |
b |
n-φd |
长系列 L1 |
短系列 L1 |
|
200 |
320 |
280 |
14 |
8-φ18 |
500 |
230 |
|
250 |
375 |
335 |
14 |
12-φ18 |
500 |
250 |
|
300 |
440 |
395 |
16 |
12-φ22 |
500 |
270 |
|
350 |
490 |
445 |
16 |
12-φ22 |
500 |
290 |
|
400 |
540 |
495 |
16 |
16-φ22 |
600 |
310 |
|
450 |
595 |
550 |
20 |
16-φ22 |
600 |
330 |
|
500 |
645 |
600 |
20 |
20-φ22 |
600 |
350 |
|
600 |
755 |
705 |
20 |
20-φ26 |
600 |
370 |
|
700 |
860 |
810 |
20 |
24-φ26 |
600 |
390 |
|
800 |
975 |
920 |
22 |
24-φ30 |
600 |
410 |
|
900 |
1075 |
1020 |
22 |
24-φ30 |
630 |
430 |
|
1000 |
1175 |
1120 |
22 |
28-φ30 |
630 |
450 |
|
1200 |
1375 |
1320 |
22 |
32-φ30 |
750 |
470 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
750 |
490 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
750 |
510 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
750 |
530 |
|
1800 |
1990 |
1930 |
26 |
44-φ30 |
750 |
550 |
|
2000 |
2190 |
2130 |
26 |
48-φ30 |
750 |
570 |
注： 1、法兰连接尺寸符合GB91151-88标准规定. 2、需附件请注明(配法兰等)。
电动眼镜阀(盲板阀)
用途及特点 :
本系列眼镜阀按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上自行研制开发的新一代产品。广泛用于工矿企业、环境保护等行业的煤气、有素气体介质管道中，作为可靠的切断装置。
主要技术参数
|
公称压力 |
O.050 |
O.100 |
0.150 |
MPa |
|
壳体试验压力 |
0.075 |
O.150 |
0.225 |
|
密封试验压力 |
0.055 |
O.110 |
0.165 |
|
工作温度 |
≤80 |
℃ |
|
适用介质 |
煤气、其它可燃气体 |
主要零件材料
|
零件名称 |
材质 |
|
阀体、阀板 |
碳素钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
硅橡胶 |
配套电动装置参数
|
规格 |
200～400 |
450～600 |
700-800 |
900～1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
电动装置 |
电动功率 |
0.12 |
0.12 |
0.25 |
O.25 |
O.37 |
0.37 |
0.55 |
O.55 |
0.75 |
|
动作时间 |
≤ 60S |
≤ 60S |
≤ 60S |
≤ 80S |
≤ 80S |
|
电动夹紧装置 |
电动功率 |
0.25 |
O.25 |
0. 25 |
O.25 |
0.37 |
0.37 |
|
|
|
动作时间 |
≤ 10S |
≤ 15S |
≤ 15S |
≤ 35S |
≤ 40S |
≤ 40S |
≤ 45S |

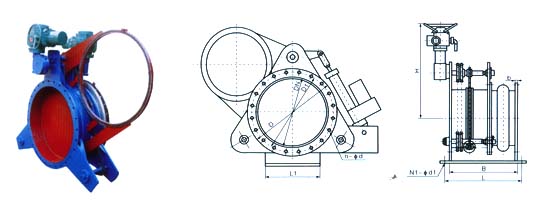

主要连接尺寸
|
DN |
D |
D1 |
B |
n-φd |
H |
b |
L |
L1 |
n1-φd1 |
|
200 |
320 |
280 |
500 |
8-φ18 |
600 |
14 |
580 |
100 |
4-φ12 |
|
250 |
375 |
335 |
500 |
12-φ18 |
650 |
14 |
580 |
150 |
4-φ12 |
|
300 |
440 |
395 |
500 |
12-φ22 |
700 |
16 |
580 |
150 |
4-φ12 |
|
350 |
490 |
445 |
500 |
12-φ22 |
750 |
16 |
580 |
200 |
4-φ15 |
|
400 |
540 |
495 |
600 |
16-φ22 |
800 |
16 |
680 |
200 |
4-φ15 |
|
450 |
595 |
550 |
600 |
16-φ22 |
850 |
20 |
680 |
250 |
4-φ15 |
|
500 |
645 |
600 |
600 |
20-φ22 |
900 |
20 |
680 |
300 |
4-φ15 |
|
600 |
755 |
705 |
600 |
20-φ26 |
1000 |
20 |
680 |
350 |
4-φ15 |
|
700 |
860 |
810 |
600 |
24-φ26 |
1150 |
20 |
680 |
350 |
4-φ18 |
|
800 |
975 |
920 |
600 |
24-φ30 |
1200 |
22 |
680 |
400 |
4-φ18 |
|
900 |
1075 |
1020 |
630 |
24-φ30 |
1250 |
22 |
710 |
400 |
4-φ18 |
|
1000 |
1175 |
1120 |
630 |
28-φ30 |
1300 |
22 |
710 |
500 |
4-φ20 |
|
1200 |
1375 |
1320 |
750 |
32-φ30 |
1500 |
22 |
830 |
600 |
6-φ20 |
|
1400 |
1575 |
1520 |
750 |
36-φ30 |
1600 |
26 |
830 |
700 |
6-φ20 |
|
1500 |
1675 |
1620 |
750 |
36-φ30 |
1680 |
26 |
830 |
750 |
6-φ22 |
|
1600 |
1790 |
1730 |
750 |
40-φ30 |
1750 |
26 |
830 |
800 |
6-φ22 |
|
1800 |
1990 |
1930 |
750 |
44-φ30 |
1900 |
26 |
830 |
900 |
6-φ22 |
|
2000 |
2190 |
2130 |
750 |
48-φ30 |
2000 |
26 |
830 |
1000 |
6-φ22 |
注：法兰连接尺寸符合 GB9115.1-88标准规定
