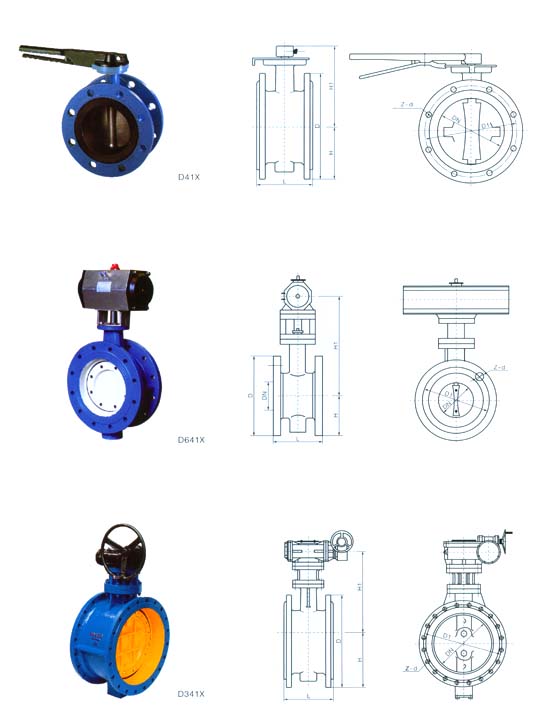

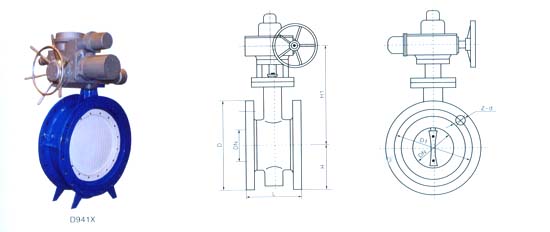

D41、D341、D641、D941（X.J）连接尺寸

通径		主要尺寸			0.25MPa～0.6MPa			1.0MPa			1.6MPa
mm	inch	L	H	H1	D	D1	Z-φd	D	D1	Z-φd	D	D1	Z-φd
80	3	114	115	235	185	150	418	195	160	4-18	195	160	8-18
100	4	127	120	240	205	170	4-18	215	180	8-18	215	180	8-18
125	5	140	130	270	235	200	8-18	245	210	8-18	245	210	8-18
150	6	140	150	300	260	225	8-18	280	240	8-23	280	240	8-23
200	8	152	180	300	315	280	8-18	335	295	8-23	335	295	12-23
250	10	250	220	400	370	335	12-18	390	350	12-23	405	355	12-25
300	12	270	250	410	435	95	12-23	440	400	12-23	460	410	12-25
350	14	290	270	460	485	445	12-23	500	460	16-23	520	470	16-25
400	16	310	290	510	35	495	16-23	565	515	16-25	585	525	16-30
450	18	330	320	560	5g0	550	20-23	615	565	20-25	640	585	20-30
500	20	350	360	590	640	600	20-23	670	620	20-25	705	650	20-34
600	24	390	390	660	755	705	20-25	780	725	20-30	840	770	20-41
700	28	430	460	780	860	810	24-25	895	840	24-30	910	840	24-41
800	32	470	530	850	975	920	24-30	1010	950	24-34	1020	950	24-41
900	36	510	570	920	1075	1020	24-30	1110	1050	28-34	1120	1050	28-41
1000	40	550	630	990	1175	1120	28-30	1220	1160	28-34	1255	1170	28-48
1200	48	630	750	1115	1400	1340	32-34	1450	1380	32-41	1485	1390	32-54
					1375	1320	32-30
1400	56	710	850	1228	1620	1560	36-34	1675	1590	36-48
					1575	1520	36-40
1600	64	790	990	1340	1820	1760	40-34	1915	1820	40-54
					1785	1730	40-30
1800	72	870	110	1570	2045	1970	44-41	2115	2020	44-54
					1985	1930	44-30
2000	80	950	1170	1680	2265	2180	48-48	2325	2230	46-54
					2185	2130	48-30
