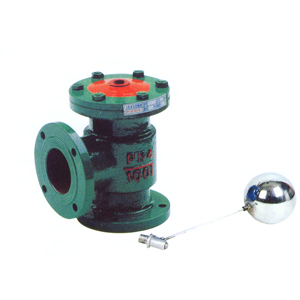

一.产品外观图
二 .用途及其性能特点:
本产品适用于各种水箱、水塔、地面或地下水池的自动供水系统，是液压自动控制阀门，其性能特点如下：
1、工作平稳，在规定的使用压力范围内关闭时无水 锤冲击，而且不需要附装安全阀；
2、贮水池的水位高度过由用户自行设定；
3、 运用管道内的有压力介质水自动控制阀门动作，结构合理，密封性能可靠；
4、 主阀与控制阀分开安装，主阀可安装在贮水池外侧，安装与维修方便；
三 .工作原理
当贮水池内水位下降时，与主阀相通的控制阀（浮球阀）即开启排水，主阀内的活塞和阀瓣在有压力介质水的作用下上升，阀开启开始给贮水池供水。随着水位的上升，控制阀（浮球阀）逐渐关闭，当水位达到用户设定的限度后，控制阀（浮球阀）完全关闭，主阀内的活塞和阀瓣在有压力介质水的作用下下移，关闭主阀，主阀即停止向贮水池供水。
四.性能参数
|
公称压力
(MPa) |
试验压力 (MPa) |
适用介质 |
适宜介质温度 |
|
壳体 |
密封 |
|
0.6 |
0.9 |
0.66 |
夫杂物的
清水、污水 |
≤ 80℃ |
|
10 |
1.5 |
1.10 |
|
10 |
2.4 |
1.76 |

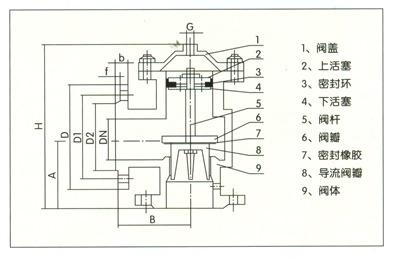

六．主阀主要外形尺寸和连接尺寸 (代号参见结构图)
|
公称通径
DN |
法兰外径
D |
螺栓孔中
心圆直径
D1 |
连接凸出
部分直径
D2 |
法兰厚度
b |
主阀
高度
H |
A |
B |
孔数 n-φ孔径d |
|
mm |
英寸 |
|
0.6MPa |
1.0MPa |
1.6MPa |
0.6MPa |
1.0MPa |
1.6MPa |
0.6MPa |
1.0MPa |
1.6MPa |
0.6MPa |
1.0MPa |
1.6MPa |
|
50 |
2 |
140 |
160 |
|
110 |
125 |
|
90 |
100 |
|
18 |
20 |
|
228 |
95 |
108 |
4-φ14 |
4-φ18 |
|
|
65 |
21/2 |
100 |
180 |
|
130 |
145 |
|
110 |
120 |
|
18 |
20 |
|
260 |
110 |
116 |
4-φ14 |
4-φ18 |
|
|
80 |
3 |
185 |
195 |
195 |
150 |
100 |
160 |
125 |
135 |
135 |
18 |
22 |
22 |
290 |
120 |
125 |
4-φ18 |
4-φ18 |
8-φ8 |
|
100 |
4 |
205 |
215 |
215 |
170 |
180 |
180 |
145 |
155 |
155 |
20 |
22 |
24 |
335 |
135 |
150 |
4-φ18 |
8-φ18 |
8-φ18 |
|
150 |
6 |
200 |
280 |
280 |
225 |
240 |
240 |
200 |
210 |
210 |
20 |
24 |
28 |
395 |
140 |
200 |
8-φ18 |
8-φ23 |
8-φ23 |
|
200 |
8 |
315 |
335 |
335 |
280 |
295 |
295 |
255 |
265 |
265 |
22 |
26 |
30 |
515 |
236 |
248 |
8-φ18 |
8-φ23 |
12-φ23 |
|
