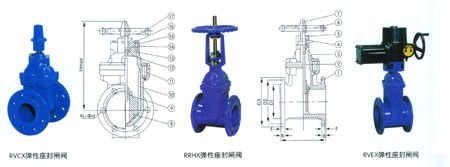

主要零件材质
|
项次 |
零件号码 |
名 称 |
材 质 |
|
1 |
RV-01 |
阀 体 |
球墨铸铁、灰铸铁 |
|
2 |
RV-02 |
密封圈 |
NBR |
|
3 |
RV-03 |
阀 盖 |
球半铸铁、灰铸铁 |
|
4 |
RV-04 |
O-RING |
NBR |
|
5 |
RV-05 |
防尘罩 |
NBR |
|
6 |
RV-06 |
固定螺栓 |
钢制或镀锌螺栓 |
|
7 |
RV-07 |
传动帽 |
球墨铸铁、灰铸铁 |
|
8 |
RV-08 |
阀 门 |
球墨铸铁外覆 EPDM或NBR |
|
9 |
RV-09 |
制螺母 |
青制 |
主要连接尺寸
|
项次 |
零件号码 |
名 称 |
材 质 |
|
10 |
RV-10 |
阀 杆 |
2C r13 |
|
11 |
RV-11 |
螺 栓 |
钢制或镀锌螺栓 |
|
12 |
RV-12 |
0-RING |
NBR |
|
13 |
RV-13 |
止推轴承 |
青制 |
|
14 |
RV-14 |
0-RING |
NBR |
|
15 |
RV-15 |
轴 盖 |
球墨铸铁、灰铸铁 |
|
16 |
RV-16 |
螺 栓 |
镀锌螺栓 |
|
17 |
RV-17 |
手 轮 |
坎铸铁 |
|
|
|
|
|
品代号 |
公称
通径 |
L |
D1 |
D2 |
D3 |
Hmax |
B |
F |
N-φd |
螺栓 |
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|
RVC(H)X-0050 |
50 |
178 |
99 |
125 |
165 |
340 |
20 |
3 |
4-18 |
M16 |
|
RVC(H)X-0065 |
65 |
190 |
118 |
145 |
185 |
370 |
20 |
3 |
4-18 |
M16 |
|
RVC(H)X-0080 |
80 |
203 |
132 |
160 |
200 |
410 |
22 |
3 |
8-18 |
M16 |
|
RVC(H)X-0100 |
100 |
229 |
156 |
180 |
220 |
450 |
24 |
3 |
8-18 |
M16 |
|
RVC(H)x-0125 |
125 |
254 |
184 |
210 |
250 |
480 |
26 |
3 |
8-18 |
M16 |
|
RVC(H)X-0150 |
150 |
267 |
211 |
240 |
285 |
550 |
28 |
3 |
8-23 |
M20 |
|
RVC(H)X-0200 |
200 |
292 |
266 |
295 |
340 |
630 |
30 |
3 |
8-23 |
12-23 |
M20 |
|
RVCfH)X-0250 |
250 |
330 |
319 |
350 |
355 |
390 |
405 |
750 |
32 |
3 |
12-23 |
12-25 |
M20 |
M22 |
|
RVC(H)X-0300 |
300 |
356 |
370 |
400 |
410 |
440 |
460 |
820 |
34 |
4 |
12-23 |
12-25 |
M20 |
M22 |
|
RVC(H)X-0350 |
350 |
38l |
429 |
460 |
470 |
500 |
520 |
980 |
38 |
4 |
16-23 |
16-25 |
M20 |
M22 |
|
RVC(H)X-0400 |
400 |
406 |
480 |
515 |
525 |
565 |
580 |
1010 |
40 |
4 |
16-25 |
16-30 |
M22 |
M27 |
|
RVCfH)P-0450 |
450 |
432 |
548 |
565 |
585 |
615 |
640 |
1270 |
44 |
4 |
20-25 |
20-30 |
M22 |
M27 |
|
RVC(H)P-0500 |
500 |
457 |
609 |
620 |
650 |
670 |
715 |
1270 |
46 |
4 |
20-25 |
20-34 |
M22 |
M30 |
|
RVC(H)P-0600 |
600 |
508 |
720 |
725 |
770 |
780 |
840 |
1390 |
54 |
5 |
20-30 |
20-41 |
M27 |
M36 |
备注：
DN50～600mm法兰钻孔按GB／T17241.6标准制造
DN50～200mm法兰外弪(D3)依PN10/16标准制造，DN250-500mm则符合PN16标准
DN600mm法兰外径(D3)1.0MPa符合JISG5527-7.5标准，1.6MPa符合PN16标准
两端面距 (L)符合GB12221之短体型标准 RVXX表示非明杆式闸阀，RVXP表示附省力装置
本企业告有变更尺寸，恕不另行通知
RVHX表示明杆式附手轮
RREX表示明杆式附电动操作装置
RVCX表示非明杆式附传动帽
RVHX表示非明杆式附手轮
RVHS表示非明杆式附信号显示器
RVEX表示非明杆式附电动操作装置
RVCH表示非明杆式附传动帽卧式操作装置
RVHH表示非明杆式附手轮卧式操作装置
PN25级另行订制
|
