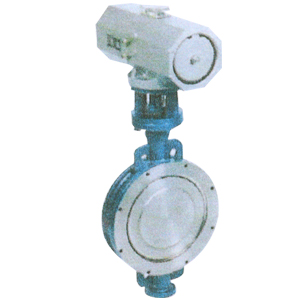

对夹式气动硬密封蝶阀 (D671H-10/16)主要连接尺寸

公称 通径 (DN)	主 要 尺 寸			法兰尺寸和螺栓规格
				1.0MPa		1.6MPa
	L	Hl	H	D1	4-φM	Dl	4-φM
50	43	225	320	125	φ18	125	φ18
65	46	245	350	145	φ18	145	φ18
80	49	245	360	160	φ18	160	φ18
100	56	270	400	180	φ18	180	φ18
125	64	310	480	210	φ18	210	φ18
150	70	315	520	240	φ23	240	φ23
200	71	375	610	295	M20	295	M20
250	76	405	670	350	M20	355	M22
300	83	435	730	400	M20	410	M22
350	92	500	830	460	M20	470	M22
400	102	525	890	515	M22	525	M27
450	114	580	970	565	M22	585	M27
500	127	615	1040	620	M22	650	M30
600	154	700	1190	725	M27	770	M36
700	165	755	1300	840	M27	840	M36
800	190	835	1450	950	M30	950	M36
900	203	895	1580	1050	M30	1050	M36
1000	216	1000	1750	1160	M30	1170	M42
