■ 主要零件材

型 号	公称压力 PN(MPa)	试验压力 PS(MPa)		工作压力 P(MPa)	适用介质	工作温度 (℃)
		壳体	密封
B×43W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
B×43W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

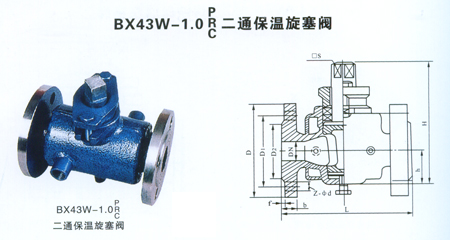

■ 基本尺寸

口径	L	D	D1	D2	Z-φd
20	150	105	75	55	4×14
25	160	115	85	65	4×14
32	190	135	100	78	4×18
40	200	145	110	85	4×18
50	220	160	125	100	4×18
65	280	180	145	120	4×18
80	300	195	160	135	4×18
100	340	215	180	155	4×18
125	350	245	210	185	8×18
150	400	280	240	210	8×23
200	480	335	295	265	8×23
250	530	390	350	320	12×23
300	610	440	400	368	12×23

■ 主要零件材料

零件名称	阀体、塞子	填 料
B×43W-1.0P BX43W-1.0R	不锈钢	石 墨
B×43W-1.0C	铸 铁
