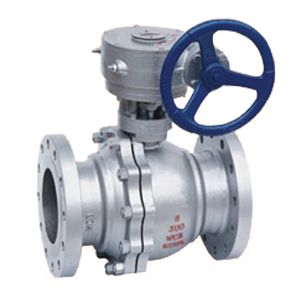

◆主要性能规格

试验压力 (MPa)	公称压力 PN(MPa)
	1.6	2.5	4.0	6.4
壳体强度试验	2.4	3.75	6.0	9.6
密封试验 (液)	1.76	2.75	4.4	7.04
密封试验 (气)	0.5-0.7
适用介质	水、蒸汽、油品		硝酸类	醋酸类
适用温度 (℃)	≤ 150℃

结构长度： GB1221、ANSI B16.10
法兰标准： JBT9、ANSI B16.5
检验和试验： zBJ16006、AP1598

◆主要外形尺寸和连接尺寸

公称通径DN(mm)	公称压力 PN(MPa)	L		W	H	D	D1	D2	b	f	z-d
		系列1	系列2
15	1.6	130	108	130	59	95	65	45	14	2	4-14
20		140	117	130	63	102	75	55	14	2	4-14
25		150	127	160	75	115	85	65	14	2	4-14
32		165	140	160	85	135	100	78	16	2	4-18
40		180	165	230	95	145	110	85	16	3	4-18
50		200	178	230	107	160	125	100	16	3	4-18
65		220	190	400	142	180	145	120	18	3	4-18
80		250	203	400	152	195	160	135	20	3	8-18
100		280	305	700	178	215	180	155	20	3	8-18
125		320	356	1100	252	245	210	185	22	3	8-18
150		360	394	1100	272	280	240	210	24	3	8-23
200		400	457	1500	342	335	295	265	26	3	8-23
200		457		-	398	335	295	265	26	3	12-23
250		533		-	495	405	355	320	30	3	12-25
300		610		-	580	460	410	375	30	3	12-25
350		688		-	625	520	470	435	34	4	16-25
400		762		-	720	580	525	485	36	4	16-30
500		914		-	840	705	650	608	44	4	20-34
600		1067		-	1050	800	770	718	48	5	20-41
700		1245		-	1150	910	840	788	50	5	24-41
15	2.5	130	140	130	59	95	65	45	16	2	4-14
20		140	152	130	63	105	75	55	16	2	4-14
25		150	165	160	75	115	85	65	16	2	4-14
32		165	180	160	5	135	100	78	18	2	4-18
40		180	190	230	95	145	110	85	18	3	4-18
50		200	216	230	107	160	125	100	20	3	4-18
65		220	241	400	142	180	145	120	22	3	8-18
80		250	283	400	152	195	160	135	22	3	8-18
100		320	305	700	178	230	190	160	24	3	8-23
125		400	381	1100	252	270	220	188	28	3	8-25
150		400	403	1100	272	300	250	218	30	3	8-25
200		502		1500	342	360	310	278	34	3	12-25
250		568		-	495	425	370	332	36	3	12-30
300		648		-	580	485	430	390	40	4	16-30
350		762		-	625	550	490	448	44	4	16-34
400		838		-	720	610	550	505	48	4	16-34
500		991		-	8840	730	660	610	52	4	20-41
600		1143		-	1050	840	770	718	56	5	20-41
700		1346		-	1150	955	785	815	60	5	24-48
