产品概述

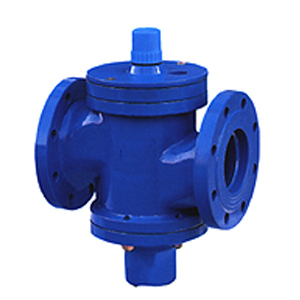

ZLF自立式平衡阀，是一种利用介质本身的压力变化来进行自我调控从而保持流经该被控系统流量不变的阀门，ZLF自立式平衡阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。该阀门流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。
技术参数
公称压力：1.6MPa
公称通径：15～350mm
适用介质：水、油等非腐蚀性液体
适用温度：0～100℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
主要零部件材料
| 零件名称 |
材料 |
| 阀体、阀盖 |
灰铸铁、球铁、铸钢 |
| 阀杆 |
不锈钢 |
| 阀瓣 |
铸铜 |
| 膜片 |
丁腈橡胶 |
主要外形连接尺寸 单位：mm
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
备注 |
| L |
110 |
110 |
115 |
160 |
200 |
215 |
230 |
275 |
290 |
310 |
350 |
430 |
520 |
635 |
670 |
DN15-25
为螺纹连接 |
| H1 |
72 |
72 |
81 |
108 |
138 |
138 |
143 |
170 |
193 |
208 |
254 |
289 |
325 |
357 |
372 |
| H2 |
70 |
70 |
74 |
91 |
147 |
147 |
154 |
189 |
211 |
227 |
260 |
303 |
367 |
430 |
495 |
| 流量m3/h |
0.1-1 |
0.1-1.5 |
0.2-2 |
0.5-4 |
1-6 |
2-10 |
3-15 |
5-25 |
10-35 |
15-50 |
30-80 |
40-180 |
100-300 |
150-500 |
200-700 |
|
