◆主要性能规范

公称压力 PN(MPa)	150	300	600	Lb
壳体试验压力	3	7.5	1.5	MPa
高压密封试验压力	2.2	5.5	11
低压气密封试验压力	0.5～0.7



材质名称	适用温度	适用介质
ASTMA216 WCB	≤425℃	油品、蒸气、水
WCB
CF8	≤200℃	硝酸类
0Cr18Ni
CF3M	≤200℃	硝酸类
OOCrNi12M02Ti
CF3	≤200℃	硝酸类
00Cr18Ni10
CF3M	≤200℃	硝酸类
00Cr17Ni14Mo2

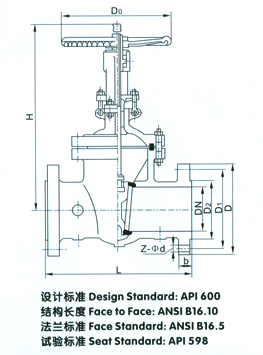

◆主要外形尺寸和连接尺寸位：毫米

磅级	规格	通径	单位	L	H(全开)	D	D1	D2	b	z-φd	D0
150Lb	2	50	in	7.00	16.10	6.00	4.75	3.62	0.75	4-0.75	8.00
			mm	1.78	409	152	120.5	92	19.1	4-19	200
	3	80	in	8.00	20.00	7.50	6.00	5.00	0.94	4-0.75	10.00
			mm	203	570	190	152.5	127	23.9	4-19	250
	4	100	in	9.00	23.20	9.00	7.50	6.19	0.94	8-0.75	10.00
			mm	229	590	229	190.5	157	23.9	8-19	250
	6	150	in	10.50	24.80	11.00	950	8.50	1.00	8-0.88	12.00
			mm	267	630	279	241.50	216	25.4	8.22	300
	8	200	in	11.50	37.80	13.50	11.75	10.62	1212	8.0.88	3.88
			mm	292	960	343	298.5	270	28.5	8.22	350
	10	250	in	13.00	45.60	16.00	14.25	12.75	1119	12-1.00	15.70
			mm	330	1158	406	362	327	30.2	12.25	400
	12	300	in	14.00	54.30	19.00	17.00	15.00	1.25	12-1.00	17.70
			mm	356	1378	483	432	381	31.8	12-25	450
	14	350	in	15.00	60.75	21.00	18.75	16.25	1.38	12-1.12	19.70
			mm	381	1543	533	476.5	413	5	12-29	500
	16	400	in	16.00	68.40	23.50	21.25	18.50	1.44	16-1.12	23.60
			mm	406	1738	597	540	21.00	36.6	16-29	600
	18	450	in	17.00	71.10	25.00	22.75	533	1.56	16-1.25	23.60
			mm	432	1959	635	578	23.00	39.7	16-32	600
	20	500	in	18.00	87.20	27.50	25.00	584	1.69	20-1.25	26.80
			mm	457	2214	698	635	27.25	42.9	20-32	680
	24	600	in	20.00	102.3	32.00	29.50	692	1.88	20-1.38	29.90
			mm	508	2599	813	749.5	33.75	47.7	20-35	760
	30	750	in	24.00	125.3	38.75	36.00	857	2.94	28.1.38	36 00
			mm	61.0	3183	985	914	40.25	74.5	28.5	915
	36	900	in	28.00	147.OO	46.00	42.75	1022	3.56	32-1.62	36.00
			mm	711	3737	1168	1086		90.5	32-41	915
