用途     本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。 结构特点 耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃ 耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。 采用杠杆原理保证线圈和阀体彻底隔离 结构原理     电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启， 主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下， 关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。

技术参数

介质温度℃	ZCZG	≤250
	ZCZH	≤400
公称压力（MPa）	ZCZG	2.5
	ZCZH	4.0
工作压差（MPa）	ZCZG	0.1-2.5
	ZCZH	0.1-4.0
公称通径（MPa）	15	20	25	32	40	50	65	80	100
功耗	130VA				480VA
电源电压	AC220V DC 24V 其余规格可作特殊订货
额定流量系数（KV）	3.8	7.4	10.3	18.8	25.7	41	58	85	154
泄漏量（ml/min）	按JB/T7352-94·F规定

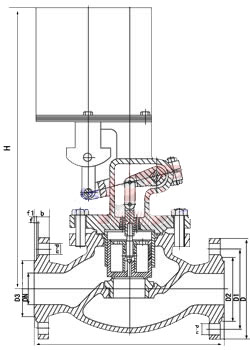

安装尺寸 DN L H D D1 D2 D3 b f1 f n-d 10 160 298 90 60 34 41 16 4 2 4-φ14 15 160 298 95 65 39 45 16 4 2 4-φ14 20 200 304 105 75 50 55 16 4 2 4-φ14 25 200 304 115 85 57 65 16 4 2 4-φ14 32 200 314 140 100 65 78 18 4 2 4-φ18 40 260 460 150 110 75 85 18 4 3 4-φ18 50 300 460 165 125 87 100 20 4 3 4-φ18 65 290 433 185 145 109 120 22 4 3 8-φ18 80 310 433 200 160 120 135 22 4 3 8-φ18 100 350 461 235 190 149 160 24 4.5 3 8-φ22

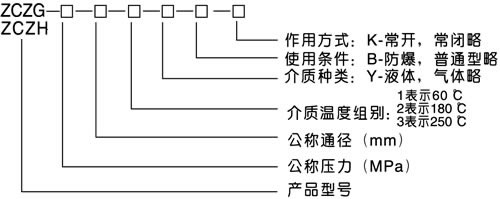

型号说明:

订货须知
1. 订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压，介质粘度。
2.阀门的开通时间达12小时或长时间通电，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
