| 电站止回阀 |
主要零件材料
| 零件名称 |
材料牌号 |
| 阀体 |
WCB |
WC1 |
WC6 |
WC9 |
| 阀座 |
25 |
15CrMoA |
12Cr1Mo1A |
| 阀瓣 |
WCB |
WC1 |
WC6 |
WC9 |
| 摇杆 |
WCB |
WC1 |
WC6 |
WC9 |
| 阀盖 |
25 |
15CrMoA |
12Cr1Mo1A |
| 密封环 |
1Cr17Ni2 |
12Cr1Mo1A |
| 密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |

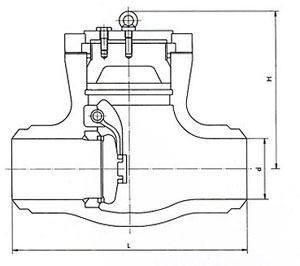

主要尺寸及重量
| 公称通径PNS(in) |
外形尺寸和连接尺寸 |
重量 |
| d |
L |
H |
| 21/2 |
56 |
254 |
282 |
57 |
| 3 |
64 |
325 |
300 |
57 |
| 4 |
84 |
406 |
350 |
80 |
| 5 |
100 |
483 |
425 |
115 |
| 6 |
126 |
559 |
400 |
180 |
| 8 |
158 |
711 |
490 |
270 |
| 10 |
200 |
864 |
540 |
430 |
| 12 |
250 |
991 |
650 |
630 |
| 14 |
280 |
1067 |
710 |
1400 |
H64Y-200Lb
| 公称通径PNS(in) |
外形尺寸和连接尺寸 |
重量 |
| d |
L |
H |
| 21/2 |
50 |
330 |
240 |
40 |
| 3 |
60 |
368 |
305 |
60 |
| 4 |
80 |
457 |
315 |
95 |
| 5 |
96 |
533 |
409 |
170 |
| 6 |
118 |
610 |
465 |
186 |
| 8 |
147 |
762 |
528 |
415 |
| 10 |
180 |
914 |
613 |
658 |
| 12 |
222 |
1041 |
680 |
1200 |
| 14 |
254 |
1118 |
745 |
1638 |
H64Y-2500Lb
| 公称通径PNS(in) |
外形尺寸和连接尺寸 |
重量 |
| d |
L |
H |
| 3 |
54 |
368 |
297 |
44 |
| 4 |
70 |
457 |
385 |
110 |
| 5 |
86 |
533 |
410 |
130 |
| 6 |
104 |
610 |
455 |
192 |
| 8 |
130 |
762 |
557 |
466 |
| 10 |
162 |
914 |
615 |
730 |
| 12 |
210 |
1041 |
715 |
1120 |
| 14 |
234 |
1118 |
790 |
1495 |
| 16 |
264 |
1245 |
815 |
1950 |
| 18 |
304 |
1397 |
815 |
2400 |
|
| |
|
