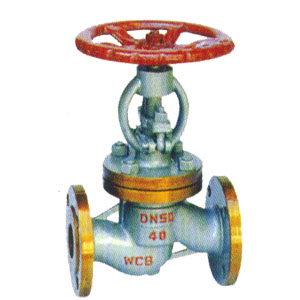

◇主要尺寸表

公称通径DN(mm)	主要外形尺寸和连接尺寸 (mm)
	L	D	D1	D2	b	f	z-d	H	D0
J41H/Y-16C          J41N-16P           J41N-16R            J41N-16R
10	130	90	60	40	14	2	4-14	198	120
15	130	95	65	45	14	2	4-14	200	120
20	150	105	75	55	14	2	4-14	243	140
25	160	115	85	65	14	2	4-14	253	160
32	180	135	100	78	15	2	4-18	280	180
40	200	145	110	85	16	3	4-18	312	200
50	230	160	125	100	16	3	4-18	321	240
65	290	180	145	120	18	3	4-18	325	280
80	310	195	160	135	20	3	8-18	355	280
100	350	215	180	155	20	3	8-18	415	320
125	400	245	210	185	22	3	8-18	460	360
150	480	280	240	210	24	3	8-23	510	400
200	600	335	295	265	26	3	12-23	710	400
250	650	405	355	320	30	3	12-23	786	450
300	750	460	410	375	30	3	12-23	925	500
