一、概述

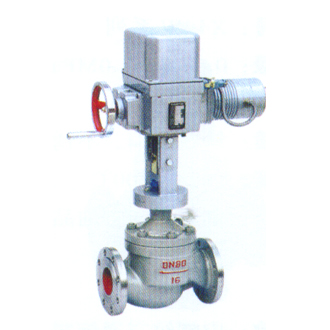

    ZAZM电动套筒调节阀由DDZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力。接受0-10mA或4-20mA直流信号，自动地控制调节阀开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。

    该产品具有比双座阀大的流量系数，且允许压差大，稳定性好，工作时不易产生振动，适用性强等优点，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。

■产品型号

产品型号

ZAZM-16型

ZAZM-40型

ZAZM-64型

■主要技术参数

公称通径 DN(mm)		25	40	50	80	100	150	200
额定流量系数 Kv	全量	15	35	50	125	190	400	630
	0.6	9	20	30	75	115	240	350
流量特性		直线：等百分比
公称压力PN(MPa)		1.6 4.0 6.4
连接型式		法兰连接： PN6.4按JB79-59标准
配用执行机构型号		DKZ-310			DKZ-410		DKZ-410
出抽推力(N)		4000			6400		6400
行程L(mm)		16	25		40		60
全行程时间 (s)		12.5	20		32		37
作用方式		电开式(K常用)；电关式(B)
输入信号		O-1OmA 4-20mA DC
供电电源		220V； 50-60Hz
固有可调比 R		30：1

■要技术性能指标

项 目	技术性能指标
基本误差%	≤±5
回 差%	≤3
死 区%	≤5
泄 漏 量	0.01%×阀额定容量
额定流量系数误差%	≤±10
