一、 概 述

     ZJHP/ZJHM系列精小型气动薄膜调节阀，具有外形小、体轻、精确和高效等特点，是八十年代符合IEC标准的新一代调节阀产品。它是我厂在综合了国内成熟的设计技术、丰富的制造经验以及国外的先进结构之基础上，而开发成功的新产品，其基本性能、技术参数和外形安装尺寸与CV3000型调节阀完全相同。
       气动薄膜调节阀是生产过程自动控制系统的执行器中用量最大和最重要的产品之一，而ZJHP系列精小型气动单座调节阀和ZJHM系列精小型气动套筒调节阀，又是用户选用量最大、使用面最广的通用产品，它广泛用于一般流体介质的工艺过程控制。
       除了具备气动仪表的共同优点外，ZJHP/ZJHM系列精小型气动薄膜调节阀还具有可靠的动作特性、精确的流量特性和宽大的可调范围。同时，稳定的操作、甚小的阀座泄漏更是本产品突出的特点。因此，本产品将以上述的独特优点，在各工业部门的广泛应用中取得高质量的控制效果。

二、工作原理、结构

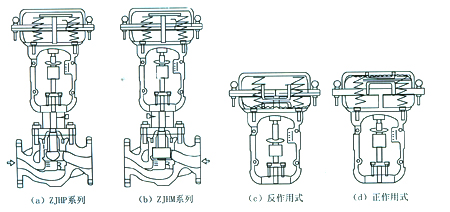

      ZJHP系列精小型气单座调节阀(相当于CV3000的HLS型小口径单座调节阀和HTS型单座调节阀)，是由ZHA(B)型气动多弹簧薄膜执行机构和VJP型低流阻直通单座阀组成，见图1(a)。
      ZJHM系列精小型套筒调节阀(相当于CV3000的HCB型茏式双座调节阀)，是由ZHA(B)型气动多弹簧薄膜执行机构和VJM型低流阻套筒阀组成，见图1(b)。
     外来的气动压力信号输入膜室后，此压力作用在膜，片上产生推力，此推力压缩弹簧组，并使推杆移动而带动阀杆使阀芯开(关)，直至推力与弹簧组被压缩后的反力平衡而稳定在行程的某个位噩上为止。依照上述原理可知，阀芯位移与输入压力信号具有一定的比例关系。
