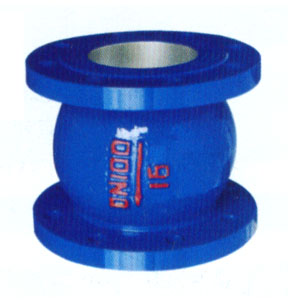

一 .主要性能规范

型号	公称压力	壳体试验压力	密封试验压力	适用介质	工作温度
H41X-10	1.0MPa	1.5MPa	1.1MPa	水及弱腐蚀性流体	≤80℃
H41X-16	1.6MPa	2.4MPa	1.76MPa	水及弱腐蚀性流体	≤80℃

二 .主要零件材料

型号	阀体	密封圈	弹 簧	阀盖环
H41X-10	铸铁、不锈钢、制合金	丁腈豫胶(NBR)	不锈钢丝1Cr18Ni9Ti	球墨铸铁或碳钢
H41X-16	铸铁、小锈制、铜合金	丁腈豫胶(NBR)	不锈钢丝1Cr18Ni9Ti	球墨铸铁或碳钢

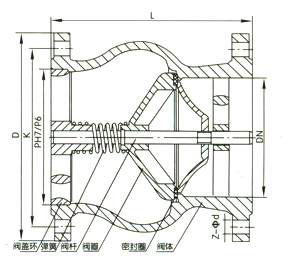

三 .外形.连接.结构尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺 寸(mm)
		L	D	K	P	Z-φd
1.0	25		11	85	48	4-14
	32		135	100	56	4-18
	40		145	110	63	4-18
	50	100	160	125	79	4-18
	65	125	185	145	97	4-18
	80	150	195	160	110	4-18
	100	180	215	180	127	8-18
	125	200	245	210	161	8-18
	150	210	280	240	180	8-23
	200	255	335	295	238	8-23
	250	400	390	350	280	12-25
	300	420	440	400	310	12-25
	350	430	500	460	334	16-25
	400	450	565	515	468	16-25

公称压力 PN(MPa)	公称通径 DN(mm)	尺 寸(mm)
		L	D	K	P	Z-φd
1.6	25		115	85	48	4-18
	32		135	100	56	4-18
	40		145	110	63	4-18
	50	100	160	125	79	4-18
	65	125	185	145	97	8-18
	80	150	195	160	110	8-18
	100	180	215	180	127	8-18
	125	200	245	210	161	8-18
	150	210	280	240	180	8-23
	200	255	340	295	238	12-23
	250	400	405	355	280	12-25
	300	420	460	410	310	12-25
	350	430	520	470	334	16 25
	400	450	580	525	468	16-30
