◆主要性能规范

公称通径 DN(mm)	试验压力 (MPa)		工作压力 (MPa)	工作温度	适用介质
	密封	壳体
1.0	1.0	1.5	1.0	≤80	水

HH44H-10         HH44X-10

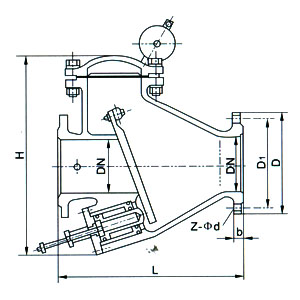

公称通径 DN(mm)	尺寸 (mm)
	D	D1	b	L	H	Z-φd
100	215	180	24	350	460	8-φ18
150	285	240	24	480	540	8-φ22
200	340	295	26	500	600	8-φ22
250	395	350	28	550	650	12-φ22
300	445	400	28	620	720	12-φ22
350	505	460	30	720	780	16-φ22
400	565	515	32	900	860	16-φ26
500	670	620	34	980	1100	20-φ26
600	780	725	36	1180	1300	20-φ30

HH44H-16         HH44X-16

公称遗径 DN(mm)	尺寸 (mm)
	D	D1	b	L	H	Z-φd
80	200	160	22	310	330	8-φ18
100	220	180	24	350	400	8-φ18
150	285	240	24	480	570	8-φ22
200	340	295	26	500	641	12-φ22
250	405	355	30	600	738	12-φ26
300	460	410	32	700	858	12-φ26
350	520	470	32	800	924	16-φ26
400	580	525	36	900	1049	16-φ30
500	715	650	38	1100	1278	20-φ33
600	840	770	42	1300	1484	24-φ36

HH44H-25        HH44×-25

公称通径 DN(mm)	尺寸 (mm)
	D	D1	b	L	H	Z-φd
80	200	160	26	31 0	330	8-φ18
100	235	190	28	350	460	8-φ22
150	300	250	34	480	600	8-φ26
200	360	310	34	550	700	12-φ26
250	425	370	36	650	770	12-φ30
300	485	430	40	753	890	16-φ30
350	555	490	44	800	984	16-φ33
400	620	550	48	950	1100	16-φ36
500	730	660	52	1150	1310	20-φ36
600	955	815	80	1650	1764	24-φ48
