◆执行标准

项目	结构长度	法兰标准
标准	ANSIB16.10	ANSIB16.5

◆主要零件材料

零件名称	阀体、阀盖	阀杆、阀瓣	填料	支架
材料	A352-LCB、 A352-LC3、 A351-CF8	A182-F304	聚四氟乙烯	A216-WCB

◆主要性能规范

型号	公称压力 PN(MPa)	常温试验压力 P2(MPa)			低温密封试验压力 (MPa)	工作温度及适用介质
		壳体	密封 (气)	上密封
DJ41Y-150(Lb)	150	3.0	0.6	2.2	0.6	-40℃氨、液 氮、丙烷	-101℃乙烯、 二氧化碳	-196℃甲烷、 液化天然气
DJ41Y-600(Lb)	600	15.0	0.6	11.0	0.6

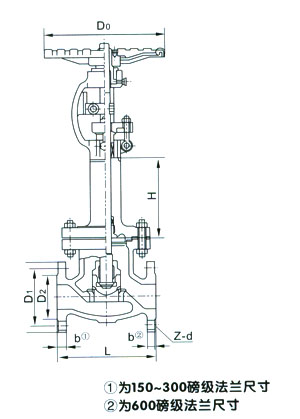

◆主要外形尺寸和连接尺寸

公称压力 PN(MPa)	公称通径NPS		尺寸(mm)
	ln	mm	L	D	D1	D2	b	z-d	D0	H
										-46℃	-101℃	-196℃
DJ40Y-150Lb
150	2	50	203	152	120.5	92	16	4-19	224	110	130	170
	3	80	241	190	152.5	127	19	4-19	250	120	150	190
	4	100	292	229	190.5	157	24	8-19	350	130	160	200
	5	125	356	254	216	186	24	8-22	350	130	160	200
	6	150	405	279	241.5	216	26	8-22	355	140	170	220
	8	200	495	343	298.6	270	29	8-22	400	140	170	220
DJ40Y-600Lb
600	2	50	292	165	127	92	26	8-19	250	110	130	170
	3	80	356	210	168	127	32	8-22	400	120	150	190
	4	100	432	273	216	157	38	8-25	400	130	160	200
	5	125	508	330	266.5	186	45	8-29	400	130	160	200
	6	150	559	356	292	216	48	12-29	560	140	170	220
	8	200	660	419	349	270	56	12-32	630	140	170	220
