一．概述

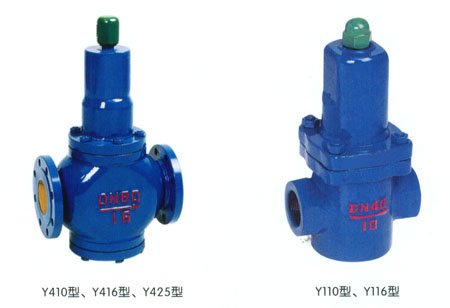

本厂生产的 Y410、Y416、Y425、Y11O型减胨稳胜阀，已给发展为第二代产品，主要特点： 1、DN65口径以上用活塞式。替了膜片提高寿命3倍以上； 2、DN50口径以下，用尼龙强化橡胶的平膜片代替了原来的膜片，也提高了寿命3倍以上。适用介质：水、空气。介质温度0-90℃。
二．主要零件材料
|
零件名称 |
材料 |
|
弹簧罩 |
灰铸铁 |
|
阀体、阀盖 |
铸铜 |
|
像胶膜片 |
尼龙强化像胶 |
|
密封垫 |
丁腈橡胶 |
|
调节弹簧 |
硅锰钢 |
|
活塞、缸套 |
不锈钢 |
|
阀杆 |
铜 |

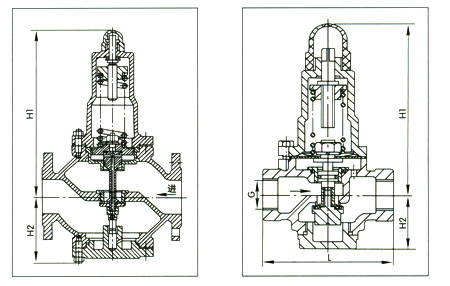

三．主要外形尺寸 (法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准，PN2.5MPa按GB9113.4-88标准)
|
型号 |
尺寸 (mm) |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Y410-10
Y416-16
Y425-25 |
L |
160 |
160 |
180 |
200 |
200 |
200 |
280 |
310 |
350 |
450 |
520 |
550 |
|
H1 |
170 |
170 |
188 |
192 |
270 |
270 |
310 |
403 |
448 |
570 |
590 |
640 |
|
H2 |
75 |
75 |
77 |
82 |
98 |
98 |
138 |
152 |
170 |
222 |
242 |
262 |
|
Y110-10
Y116-16 |
管螺纹 G |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
|
|
|
|
|
|
L |
100 |
100 |
120 |
150 |
150 |
180 |
|
|
|
|
|
|
|
H |
222 |
222 |
245 |
254 |
310 |
310 |
|
|
|
|
|
|
|
H1 |
60 |
60 |
60 |
65 |
80 |
80 |
|
|
|
|
|
|
|
