◆主要性能规范

公称压力 PN(MPa)	0.6	1.0	MPa
壳体试验压力	0.9	1.5	MPa
密封试验压力	0.66	1.1
开启压力 PK	0.5-0.7
适用介质	水、油品、气
适用温度	≤100℃

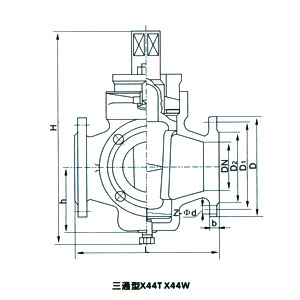

◆ X43T X43W X44T X44W
主要外形尺寸和连接尺寸单位：毫米

PN	DN	L	H	D	D1	D2	b	Z-φd	h
X43 1.0MPa	20	90	124	105	75	55	16	4-14	34
	25	110	133	115	85	65	16	4-14	38
	32	130	152	130	100	78	18	4-18	45
	40	150	212	145	110	85	18	4-18	55
	50	170	260	160	125	100	20	4-18	74
	65	220	295	180	145	120	20	4-18	82
	80	250	327	195	160	135	22	4-18	95
	100	300	425	215	180	155	22	8-18	135
	125	350	482	245	210	185	24	8-18	154
	150	400	512	280	240	210	24	8-22	172
X44 0.6MPa	32	170	233	120	90	70	16	4-14	63
	40	180	268	130	100	80	16	4-14	76
	50	200	295	140	110	90	16	4-14	85
	65	230	370	160	130	110	16	4-14	113
	80	260	425	185	150	125	20	4-18	125
	100	300	474	205	170	145	20	4-18	142
	150	400	540	260	225	200	24	8-22
