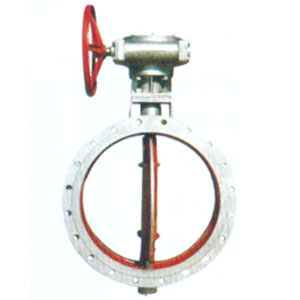

一、用途
通风蝶阀广泛用于冶金、建材、电国力、矿山、石化等工业管线，对气体介质起控制或调节作用。
二、特点
1、本阀采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便；
2、本阀驱动力矩小，启闭灵活，操作方便可靠；
3、本阀代体上设置密封挡圈，密封无可见间隙，泄漏率小；
4、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象；
5、本阀可配备各种驱动装置，如手动装置、电动装置、气动装置、推杆装置等。
6、本阀阀芯可做成双门或百叶式，以满足不同用户的要求。
三、工作原理
通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转，从而达到开头或调节目的。
四、主要性能参数：
|
公称压力（MPa) |
0.05 |
|
壳体试验压力 |
0.1 |
|
适用温度 |
450℃;600℃;900℃ |
|
适用介质 |
热风、烟气、燃气 |
|
介质流速 |
≤50m/s |
|
泄漏 |
1% |
根据介质温度，阀板阀体选用材质表
|
介质温度 |
≤450℃ |
≤600℃ |
|
阀体材料 |
锰钢或铬铬钼 |
铬钼钢、铬镍钛钢 |
|
蝶板材料 |
锰钢或铬铬钼 |
铬镍钛不锈钢 |
|
阀轴材料 |
铬不锈钢 |
铬镍钛不锈钢 |
五、主要连接尺寸及重量（也可按用户要求制造）
|
DN
|
D
|
D1
|
n-do
|
b
|
L
|
重量
|
|
D41 |
D341 |
D941 |
|
200 |
320 |
280 |
8-18 |
16 |
140 |
34 |
42 |
78 |
|
250 |
375 |
335 |
12-18 |
16 |
140 |
38 |
46 |
83 |
|
300 |
440 |
395 |
12-22 |
16 |
170 |
48 |
54 |
93 |
|
350 |
490 |
445 |
12-22 |
16 |
170 |
56 |
64 |
95 |
|
400 |
540 |
495 |
16-22 |
16 |
190 |
73 |
81 |
98 |
|
450 |
595 |
550 |
16-22 |
16 |
190 |
81 |
110 |
140 |
|
500 |
645 |
600 |
20-22 |
16 |
190 |
99 |
128 |
179 |
|
600 |
755 |
705 |
20-26 |
18 |
210 |
127 |
157 |
213 |
|
700 |
860 |
810 |
24-26 |
18 |
210 |
152 |
199 |
267 |
|
800 |
975 |
920 |
24-30 |
18 |
210 |
182 |
229 |
326 |
|
900 |
1075 |
1020 |
24-30 |
18 |
250 |
240 |
287 |
385 |
|
1000 |
1175 |
1120 |
28-30 |
18 |
250 |
383 |
430 |
528 |
|
1100 |
1275 |
1220 |
28-30 |
18 |
250 |
|
620 |
682 |
|
1200 |
1375 |
1320 |
32-30 |
18 |
250 |
|
765 |
827 |
|
1400 |
1575 |
1520 |
36-30 |
18 |
300 |
|
1188 |
1250 |
|
1600 |
1790 |
1730 |
40-30 |
22 |
300 |
|
1393 |
155 |
|
1800 |
1990 |
1930 |
44-30 |
22 |
300 |
|
1800 |
1865 |
|
2000 |
2190 |
2130 |
48-30 |
22 |
300 |
|
2130 |
2190 |
|
2100 |
2300 |
2240 |
52-33 |
22 |
300 |
|
|
2785 |
|
2200 |
2405 |
2340 |
52-33 |
26 |
350 |
|
|
3690 |
|
2400 |
2605 |
2540 |
56-33 |
26 |
350 |
|
|
4720 |
|
2600 |
2805 |
2740 |
60-33 |
26 |
350 |
|
|
5530 |
|
2800 |
3030 |
2960 |
64-36 |
26 |
400 |
|
|
6035 |
|
3000 |
3230 |
3160 |
68-36 |
26 |
400 |
|
|
6280 |
|
