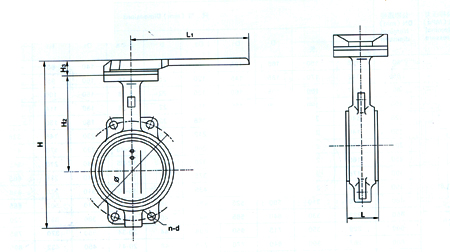

◆主要外形尺寸和连接尺寸

DN		H	H2	H3	L	L1	φ		螺栓及其过孔
mm	in						1.0MPa	1.6MPa	0.6MPa		1.0MPa		1.6MPa
40	11/2	205	94	42	33	202	110	110	4-M12	4-14	4-M16	4-18	4-M16	4-19
50	2	234	114	42	43	202	125	125	4-M12	4-14	4-M16	4-18	4-M16	4-19
65	21/2	262	122	42	46	202	145	145	4-M12	4-14	4-M16	4-18	4-M16	4-19
80	3	267	130	42	46	202	160	160	4-M16	4-18	8-M16	4-18	8-M16	4-19
100	4	301	142	45	52	253	180	180	4-M16	4-18	8-M16	4-18	8-M16	4-19
125	5	347	174	45	56	253	210	210	8-M16	4-18	8-M16	4-18	8-M16	4-19
150	6	364	180	45	56	303	240	240	8-M16	4-18	8-M20	4-22	8-M20	4-23
200	8	450	225	50	60	500	295	295	8-M16	4-18	8-M20	4-22	8-M20	4-23
250	10	531	266	50	68	550	350	355	12-M16	4-18	12-M20	4-22	12-M24	4-28

注：井下安装时， H2可任意加长，提高操作高度，方便操作。
