◆性能规范
|
公称压力 PN |
O.25 |
0.6 |
1.0 |
1.6 |
|
|
壳体试验压力 PT |
0.375 |
0.9 |
1.5 |
2.4 |
MPa |
|
高压密封试验压力 |
0 275 |
0.66 |
1.1 |
1.76 |
|
适用介质 |
泥浆、料水、混合物、灰渣 |
|
适用温度。 C |
≤1200C |
法兰标准： DN50-150 PN16 GB4216.5-84 DIN2533
DN200-600 PN10 GB4216.4-84 DIN2523
Z73X ZG73×Z73CX Z573X Z673X Z973X

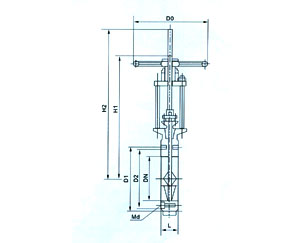

◆主要外形尺寸和连接尺寸 单位：毫米
|
PN |
DN |
L |
D1 |
D2 |
Md |
H1 |
H2 |
D0 |
|
1.0MPa |
50 |
40 |
125 |
99 |
M16 |
306 |
356 |
240 |
|
65 |
40 |
145 |
118 |
M16 |
317 |
382 |
240 |
|
80 |
50 |
160 |
132 |
M16 |
336 |
416 |
240 |
|
100 |
50 |
180 |
156 |
M16 |
374 |
474 |
280 |
|
125 |
50 |
210 |
184 |
M16 |
446 |
571 |
280 |
|
150 |
60 |
240 |
211 |
M20 |
543 |
693 |
360 |
|
200 |
60 |
295 |
266 |
M20 |
610 |
810 |
360 |
|
250 |
70 |
350 |
319 |
M20 |
695 |
945 |
400 |
|
300 |
80 |
400 |
370 |
M20 |
796 |
1096 |
400 |
|
350 |
92 |
460 |
429 |
M20 |
895 |
1245 |
400 |
|
400 |
120 |
515 |
480 |
M24 |
1120 |
1520 |
500 |
|
450 |
120 |
565 |
530 |
M24 |
1320 |
1770 |
500 |
|
500 |
132 |
620 |
582 |
M24 |
1410 |
1910 |
500 |
|
600 |
140 |
725 |
682 |
M27 |
1540 |
2140 |
700 |
|
1.6MPa |
150 |
60 |
240 |
211 |
8-22 |
567 |
717 |
360 |
|
200 |
60 |
295 |
266 |
12-22 |
705 |
905 |
360 |
|
250 |
70 |
355 |
320 |
12-26 |
805 |
1056 |
400 |
|
300 |
80 |
410 |
370 |
12-26 |
900 |
1200 |
400 |
|
350 |
92 |
470 |
430 |
16-26 |
1000 |
1350 |
400 |
|
400 |
120 |
525 |
480 |
16-30 |
1135 |
1535 |
400 |
|
450 |
132 |
585 |
530 |
20-30 |
- |
1835 |
400 |
|
500 |
140 |
650 |
582 |
20-33 |
- |
1926 |
400 |
|
