二．产品简介及工作原理

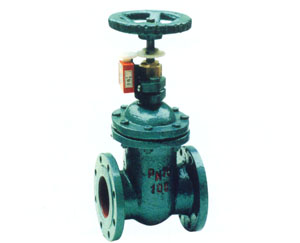

ZFT型信号闸阀是具有阀门启闭电信号装置的阀门,当输入24V电压，阀门关闭到全开启度的1/4时，阀门被关闭的信号即可传递到控制中心。此阀系我公司专门为消防自动喷水灭火系统而开发研制，同时也广泛应用于其它确保阀门常开，防止破误关的场合。
ZFT型信号闸阀系在Z41W(H)-10/16(C)等通用手动闸阀的基础上加设信号装置而成。信号装置设于操件手轮下方不易被碰撞的阀杆压盖侧面。信号装置内设有推动做动开关的小型升降机构，以齿轮与固定在闸驱动阀杆上的齿轮啮合，并按一定的比例与闸阀的闸板同步动作。当转动手轮启闭闸的同时，信号装置便输出对应闸阀启闭位置的“通”、“断”电信号。
ZFT型信号闸阀在阀由全开到全闭的行程内均有信号输出。信号装置输人电压 24V交流或直流电源。
三．性能参数
|
公称压力 PN(MPa) |
1.0 |
1.6 |
|
试验压力 MPa |
壳体强度 |
1.5 |
2.4 |
|
密封试雎 |
1.1 |
1.76 |
|
信号触点容量 |
24V/1A(交流电、直流电均可) |
|
连接形式 |
法兰连接 |
|
适用介质 |
无杂物的清水、污水 |
|
适宜介质温度 |
0-150℃ |

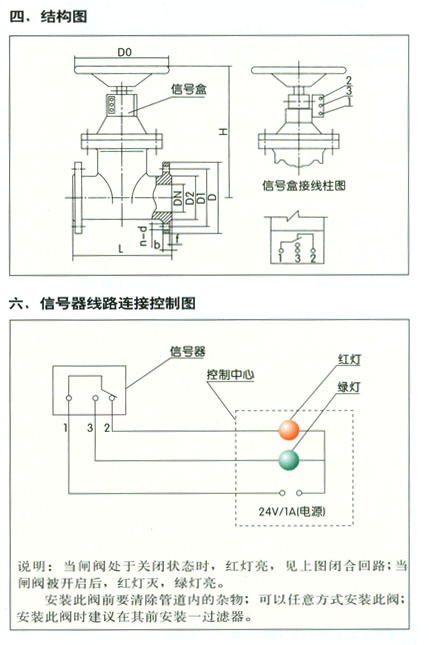

五，主要外形结构尺寸表
|
公称
通径
DN |
法兰
外径
D |
螺栓
孔中
心圆
直径
D1 |
连接
凸出
部分
直径
D2 |
法兰
厚度
b |
手轮
赢径
DO |
结构
长度
L |
H |
孔数n-孔径d |
|
mm |
英寸 |
1.0MPa或1.6MPa |
1.0MPa |
1.6MPa |
|
50 |
2 |
160 |
125 |
100 |
20 |
155 |
180 |
370 |
4-φ18 |
4-φ18 |
|
65 |
21/2 |
180 |
145 |
120 |
20 |
155 |
195 |
400 |
4-φ18 |
4-φ18 |
|
80 |
3 |
195 |
160 |
135 |
22 |
190 |
210 |
420 |
4-φ18 |
8-φ18 |
|
100 |
4 |
215 |
180 |
155 |
22 |
190 |
230 |
448 |
8-φ18 |
8-φ18 |
|
125 |
5 |
245 |
210 |
185 |
24 |
240 |
255 |
528 |
8-φ18 |
8-φ18 |
|
150 |
6 |
280 |
240 |
210 |
26 |
240 |
280 |
560 |
8-φ23 |
8-φ23 |
注:法兰连接尺寸按JB78,结构尺寸按GB12221
|
