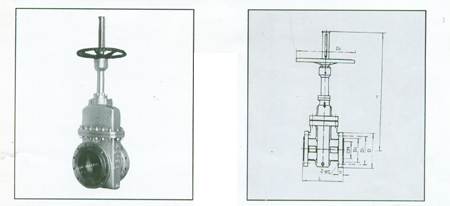

公称通径 DN	尺    寸(mm)								Hz
	L	D	Dl	b	Z-0d	D2	D0	电动装置型号	手动	电动
PN1.6(16)    Z43HF-16C      KZ43YF-16C        Z43XF Z43WF    Z943HF-16C    KZ943YF-16C
50	178	160	125	16	4-18	100	200		400	450
65	191	180	145	18	4-18	120	200		520	585
80	203	195	160	20	8-18	135	250		640	720
100	229	215	180	20	8-18	155	250		700	800
150	267	280	240	24	8-23	210	300	Z20-18/80	1050	1200
200	292	335	295	26	12-23	265	350	Z20-18-80	1400	1600
250	330	405	355	30	12-25	320	400	Z30-18/80	1750	2000
300	356	460	410	30	12-25	375	450	Z45-18/80	1950	2100
350	381	520	470	34	16-25	435	500	Z60-18/80	2275	2450
400	406	580	525	36	16-30	485	550	Z90-18/80	2600	2800
450	432	640	585	40	20-30	545	550		2925	3150
500	457	705	650	44	20-34	608	600	Z120-18/80	3250	3500
N2.5(25)    Z43HF-25    KZ43YF-25     Z43XF     Z43WF     Z943HF-25      KZ943YF-25
50	178	160	125	20	4-18	100	200
65	191	180	145	22	8-18	120	200
80	203	195	160	22	8-18	135	250
100	229	230	190	24	8-23	160	250
150	267	300	250	30	8-25	218	300	Z20-18/80
200	292	360	310	34	12-25	278	350	Z30-18/80
250	330	425	370	36	12-30	332	400	Z45-18/80
300	356	485	430	40	16-30	390	450	Z60-18/80
350	38l	550	490	44	16-34	448	500	Z90-18/80
400	406	610	550	48	16-34	505	550	Z120-18/80
450	432	660	600	50	20-34	555	550	Z180-18/80
500	457	730	660	52	20-41	610	600	Z180-18/80
PN4.0(40)  Z43HF-40   KZ43YF-40  Z43WF   Z43WF  Z943HF-40    KZ943YF-40
50	216	160	125	20	4-18	100	250
65	241	185	145	22	8-18	120	250
80	283	195	160	22	8-18	135	300
100	305	230	190	24	8-23	160	300
150	403	300	250	30	8-25	218	350	Z30-18/80
200	419	375	320	38	12-30	282	400	Z30-18/80
250	457	445	385	42	12-34	345	450	Z45-18/80
300	502	510	450	46	16-34	408	500	Z60-18/80
350	762	570	510	52	16-34	465	550	Z90-18/80
400	838	655	585	58	16-41	535	600	Z180-18/80
450	914	680	610	60	20-41	560	600	Z180-18/80
500	99l	755	670	62	20-48	612	680	Z250-18/80
