◆主要性能规范

试验压力(MPa)	公称压力 PN(MPa)
	0.6	1.0
壳体试验压力PT	0.9	1.5
密封试验压力(液)	0.66	1.1
密封试验压力(气)	0.5-0.7
适用介质	G41W-6/10	G41J-6/10	G41F-6/10
	非腐蚀性流体	一般腐蚀性流体	强腐蚀性流体
适用温度	≤100℃	≤80℃	-50-150℃

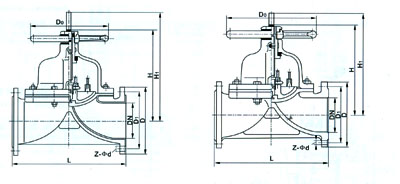

◆主要尺寸表

型号	公称通径DN(mm)	气 尺寸(mm)
		L(1)	D1	D	D0	Z-φd	H	H1
G41W-6 G41J-6 G41F-6	25	145	85	115	120	4-φ14	121	135
	32	160	100	135	120	4-φ18	132	150
	40	180	110	145	140	4-φ18	156	176
	50	210	125	160	140	4-φ18	169	195
	65	250	145	180	200	4-φ18	302	225
	80	300	160	195	200	4-φ18	216	256
	100	350	180	215	280	8-φ18	270	322
	125	400	210	245	320	8-φ18	338	406
	150	460	240	280	320	8-φ23	331	464
	200	570	295	335	400	8-φ23	518	638
	250	680	350	390	500	12-φ23	598	734
	300	790	400	440	560	12-φ23	698	778
	350	900	460	500	560	16-φ23	723	883
	400	1000	515	565	640	16-φ25	868	1078
G41W-10 G41J-10 G41F-10	25	145	85	115	120	4-φ14	121	135
	32	160	100	135	120	4-φ18	132	150
	40	180	110	145	140	4-φ18	156	176
	50	210	125	160	140	4-φ18	169	195
	65	250	145	180	200	4-φ18	202	236
	80	300	160	195	200	4-φ18	216	256
	100	350	180	215	280	8-φ18	270	322
	125	400	210	245	320	8-φ18	338	406
	150	460	240	280	320	8-φ23	384	464
