1

最高工作压力

0.8MPa

2

工作压差

0-0.8MPa

3

介 质

液体 气体 蒸油 <20cst

4

介质温度

≤180℃

5

电 压

AC1380V 220V 36V/50Hz

DC：24V

6

绝缘等级

B级

7

电源允许波动

-15％-+10%

8

功 率

50W

9

响应时间

开≤2秒 关≤3秒

10

安装方式

介质流向与阀上箭头保持一致，线圈垂直
向上，工作介质清洁无颗粒杂质。

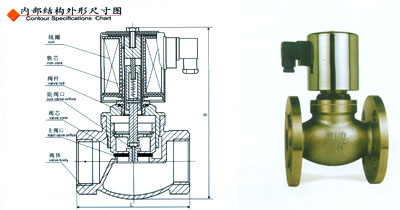

型号

L mm

H mm

连接方式

材质

ZQDF-15

86

178

G1/2″ 内螺纹

不锈钢阀体

ZQDF-20

94

180

G3/4″ 内螺纹

ZQDF-2 5

105

190

G1″ 内螺纹

ZQDF-32

115

210

G1¹/4″ 内螺纹

ZQDF-40

130

223

G1¹/2″ 内螺纹

ZQDF-50

150

228

G2″ 内螺纹

ZQDF-25F

110

215

法兰4孔φ13.5孔径φ85孔距

ZQDF-32F

125

245

法兰4孔φ17.5孔径φ100孔距

ZQDF-40F

150

253

法兰4孔φ17.5孔径φ110孔距

ZQDF-50F

160

268

法兰4孔φ 17.5孔径φ125孔距
