一．结构及用途

    本阀阀体为圆桶状，阀门内件包括不锈钢球、阀杆及阀瓣。本阀安装在泵出口处或送配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时 ,此阀迅速吸入外界空气，以防止管线因负压而损坏。

二 .工作原理

   当管内开始注水时，阀瓣处在开启位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。

三．主要技术参数

型号	试验压力 (MPa)		公称通径 DN(mm)	连接形式	公称压力 PN(MPa)
	壳体试验压力	密封试验压力
CARX-10	1.5	1.1	25	内螺纹	1.0
			50-400	法 兰	1 6

四．主要零件材料

零件名称	阀体	阀盖	浮球	杠杆架	杆	塞头
材 料	球墨铸铁	球墨铸铁	不锈钢	不锈钢	铝青铜	铝青铜

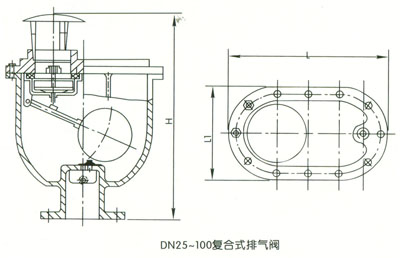

五.主要外形尺寸 (法兰连尺寸按按GB4216-84标准)

公称通径 DN(mm)	尺 寸(mm)
	L	L1	H	Z	d
25	280	176	330	-	-
32	280	176	330	-	-
50	360	208	475	4	17.5
65	360	208	475	4	17.5
80	400	244	552	8	17.5
100	465	275	623	8	17.5
