◆性能规范

公称压力 PN	2.5	4.0	6.4	16	25	32
壳体试验压力	3.75	6.0	9.6	24	37.5	48	MPa
高压密封试验压力	2.75	4.4	7.04	17.6	27.5	35.2
低压密封试验压力	0.5-0.7
适用介质	C,1 P R 水、蒸汽、油品 硝酸类 醋酸类
适用温度	C                 ≤450℃ P,R              ≤560℃ I                 ≤540℃

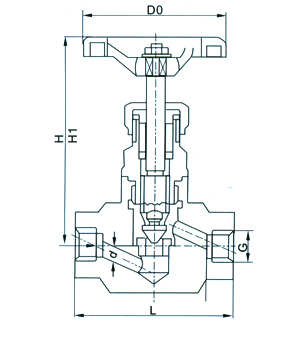

◆主要外形尺寸和连接尺寸 单位：毫米

型号	公称通径	管螺纹	主要尺寸
			d	L	D0	H	H1
J13H/W-25C/P	6	Rc1/4	4	60	65	82	86
J13H/W-40C/P	10	Rc3/8	5	60	65	82	86
J13H/W-64C/P	15	Rc1/2	5	60	65	82	86
J13H/W-160C/P	20	Rc3/4	8	80	80	94	100
J13H/W-320C/P	25	Rc1	8	80	80	94	100

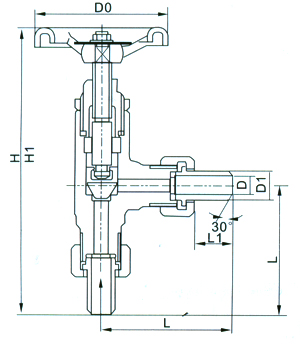

◆主要外形尺寸和连接尺寸单位：毫米

型号	DN	D	D1	L	L1	H	H1	D0
J24H-25 J24N-40 J24H-160 J24W-25P J24W-160P	6	9	14	71	20	152	158	65
	10	12	18	71	22	172	180	80
	15	16	22	93	26	285	292	120
	20	22	28	107	31	335	345	140
	25	27	34	118	32	355	368	140
