◆性能规范

公称压力PN	1.6	2.5	4.0	6.4	10.0		MPa
壳体试验压力PT	2.4	3.75	6.0	9.6	15.0
高压密封试验压力	1.76	2.75	4.4	7.04	11.0
低压气密封试验压力	0.5-0.7
适用介质	C 水、油品、蒸汽			P 硝酸类		P 硝酸类
适用温度	≤425℃			≤200℃

U41FSF U41SM US41S UJ41H

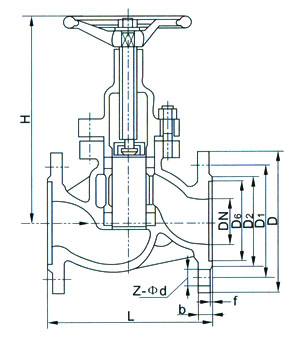

◆主要外形尺寸和连尺寸 (mm)

PN	DN	L	H	D	D1	D2	b	f	z-φd
1.6MPa	15	130	128	95	65	45	14	2	4-14
	20	150	165	105	75	55	16	2	4-14
	25	160	190	115	85	65	16	2	4-14
	32	180	216	135	100	78	18	2	4-18
	40	200	236	245	112	82	18	3	4-18
	50	230	250	160	125	100	20	3	4-18
	65	290	255	180	145	125	20	3	4-18
	80	310	255	195	160	135	22	3	8-18
	100	350	259	215	180	155	24	3	8-18
	125	400	352	245	210	185	26	3	8-18
	150	480	362	280	240	210	28	3	8-23
	200	600	385	335	295	265	30	3	12-23
2.5MPa 4.0MPa	15	130	133	95	65	45	16	2	4-14
	20	150	178	105	75	55	16	2	4-14
	25	160	180	115	85	65	16	2	4-14
	32	180	195	135	100	78	18	2	4-18
	40	200	220	145	110	85	18	3	4-18
	50	230	250	160	125	100	20	3	4-18
	65	290	272	180	145	120	22	3	8-18
	80	310	275	195	160	135	22	3	8-18
	100	350	312	230	190	160	24	3	8-23
	125	400	365	270	220	188	28	3	8-25
	150	480	410	300	250	218	30	3	8-25
	200	600	450	360/375	310/320	278/282	34/38	3	12-25/30
6.4MPa	15	170	145	105	75	55	18	2	4-14
	20	190	195	125	90	68	20	2	4-18
	25	210	202	135	100	78	22	2	4-18
	32	230	226	150	110	82	24	2	4-23
	40	260	239	165	125	95	24	3	4-23
	50	300	265	175	135	105	26	3	4-23
	65	340	287	200	160	130	28	3	8-23
	80	380	301	210	170	140	30	3	8-23
	100	430	346	250	200	168	32	3	8-25
10.0MPa	15	170	145	105	75	55	20	2	4-14
	20	190	195	125	90	68	22	2	4-18
	25	210	202	135	100	78	24	2	4-18
	32	230	226	150	110	82	24	2	4-23
	40	260	239	165	125	95	26	3	4-23
	50	300	265	195	145	112	28	3	4-25
	65	340	287	220	170	138	32	3	8-25
	80	380	301	230	180	148	34	3	8-25
	100	430	346	265	210	172	38	3	8-30
