◆性能规范

型号	CS18H-25	CS18H-40
公称压力 PN/MPa	2.5	4.O
动作试验压力	1.2
壳体试验压力	3.75	6.0
最大工作压力	2.4
适用介质	蒸汽、凝结水
适用温度 (℃)	≤225

◆ 不同压差时的最大连续排水量

公称径径 (mm)/ 排水量/(kg/h)/ 压差△9(MPa)	15	20	25	40	50
0.15	253	600	1180	1680	2050
O.2	319	660	1260	1730	2280
0.3	366	780	1320	2220	2580
0.4	418	840	1380	2400	2970
0.5	424	900	1440	2520	3180
0.6	471	960	1560	2580	3420
0.7	486	1020	1620	2620	3600
0.8	531	1080	1680	2760	3720
0.9	598	1140	1710	3000	3970
1.0	605	1260	1860	3060	4200

◆主要零部件材料

零件名称	阀体、阀盖	阀瓣、阀座、控制缸	阀罩	阀座、垫片
材料	碳钢	不锈钢	粉末冶金	纯铜

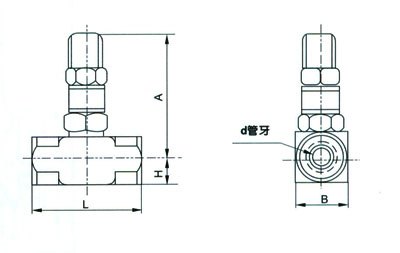

◆主要尺寸表

公称通径DN(mm)	锥管螺纹 (in)	尺寸 (mm)
		L	A	B	H
15	Rc1/2	67	16	32	84
20	Rc3/4	76	22	38	96
25	Rc1	86	22 5	45	104.2
40	Rc11/2	108	35	63	137
50	Rc2	120	42	76	157
