性能规范

型 号	公称压力 (MPa)	试验压力 Ps(MPa)			工作温度 (℃)	适用 介质
		强度水 (MPa)	密封水 (MPa)	气密封 (MPa)
PF·Q241M-10	1.0	1.5	1.1	0.6	≤300	蒸气、水、油等
PF·Q241M-16	1.6	2.4	1.8
PF·Q241M-250	2.5	4.0	2.8		≤350

主要零件材料

零件名称	材 料
	PF·QZ41M-10/16	PF·Q241M-25Q
阀体	HT200	QT450-1O
球体	不锈钢
阀杆	45#
手柄	0235
密封圈	复合石墨

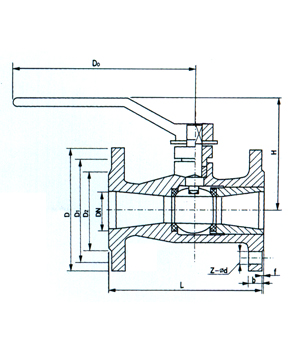

外形尺寸和连接尺寸

型 号	公称通径 DN(mm)	尺 寸 (mm)
		L	D	D1	D2	b-f	Z-￠d	H	D0
PF·Q241M-10	40	165	145	110	85	18-3	4-18	155	250
	50	178	160	125	100	20-3	4-18	175	300
	65	190	180	145	120	20-3	4-18	195	300
	80	203	195	160	135	22-3	8-18	225	320
	100	229	215	180	155	22-3	8-18	250	320
	125	254	245	210	185	24-3	8-18	270	360
	150	267	280	240	210	24-3	8-23	290	360
	200	292	335	295	265	26-3	8-23	320	450
	250	330	390	350	320	28-3	12-23	405	450
	300	356	440	400	368	28-4	12-23	560	1000
	350	381	500	460	428	30-4	16-23	620	1000
PF·Q241M-16 (PF·QZ41M-25Q)	40	232	145	110	85	20-3	4-18	155	250
	50	250	160	125	100	20-3	4-18	175	300
	65	270	180	145	120	20-3	4-18	195	300
	80	280	195	160	135	22-3	8-18	225	320
	100	300	215	180	155	24-3	8-18	250	320
	125	325	245	210	185	26-3	8-18	270	360
	150	350	280	240	210	28-3	8-23	290	360
	200	400	335	295	265	30-3	12-23	320	450
	250	450	405	355	320	32-3	12-25	405	450
	300	500	460	410	375	34-4	12-25	560	1000
	350	550	520	470	435	38-4	16-25	620	1000
