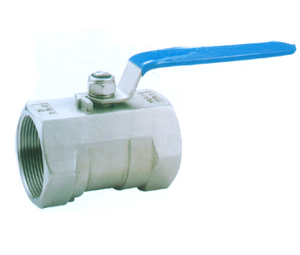

一片式不锈钢内螺纹球阀 (304.316)
一片式内螺纹球阀 (精铸)
Q11F-25C,64C,25P,64P,25R,64R

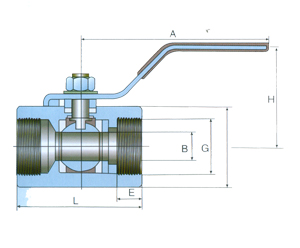

主要外形尺寸
|
DN |
G |
B |
L |
E |
H |
A |
|
6 |
1/4″ |
5 |
50 |
15 |
28 |
65 |
|
10 |
3/8″ |
8 |
50 |
15 |
30 |
65 |
|
15 |
1/2″ |
9.5 |
56 |
17 |
34 |
85 |
|
20 |
3/4″ |
12.5 |
60 |
18 |
40 |
95 |
|
25 |
1″ |
16 |
71 |
20 |
52 |
11O |
|
32 |
11/2″ |
20 |
78 |
21.5 |
62 |
140 |
|
40 |
11/4″ |
25 |
96 |
23 |
68 |
140 |
|
50 |
2″ |
32 |
101 |
24.5 |
75 |
155 |
|
65 |
21/2″ |
40 |
120 |
25 |
82 |
180 |
性能规范
|
公称压力 |
PN |
2 5.4 |
MPa |
|
强度试验压力 |
PT |
3.8.6,9.6 |
|
低压气密封试验压力 |
|
O.6 |
|
高压密封试验压力 |
|
2.8.4 4.7 04 |
|
适用介质 |
Q11F-25C/40C |
Q11F-25P/40P |
Q11F-25R/40R |
|
水、油品、气 |
硝酸类 |
醋酸类 |
|
适用温度 |
-40-180℃ |
主要零件材料
|
零件名称 |
Q11F-25,4 |
Q11F-25P,40P |
Q11F-25R,40R |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18N12MoTi |
|
球体 |
1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18N12MoTi |
|
球杆 |
1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18N12MoTi |
|
密封圈 |
聚四氟乙烯 |
|
填料 |
聚四氟乙烯 |
|
