表 8

阀类型	单座	套筒
代 号	P	M

表 9

公称压力 MPa	0.6	1.6	4.0	6.4
代 号	6	16	40	64

表 10

开关方式	气关式	气开式
代 号	B	K

表 11

工作温度℃	-20-200(铸铁)	-40-450(铸钢)
	-40-250(铸钢、铸不锈钢)	-60-450(铸不锈钢)
代 号	无	G

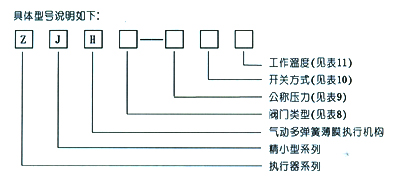

示例1:ZJHP-16B

表示ZJ系列精小型气动单座调节阀，公称压力为1.6MPa，作用方式为气关式，-20-200℃或-40-250℃(视阀体材质为铸铁、铸钢或铸不锈钢而定)。

示例2:ZJHM-64KG

表示ZJ系列精小型气动套筒调节阀，公称压力为6.4MPa，作用方式为气开式，-40-450℃或-60-450℃(视阀体材质为铸钢或铸不锈钢而定)。

九、调节阀的安装

调节阀安装不符合要求会造成工作不正常或出现故障，反之，若安装得当，不仅能保证正常使用，还可延长阀的寿命、减少维修工作量和获得良好的系统控制性能。

9．1安装调节阀总体上应考虑以下方面：

(1)安全：安装过程中人员和设备的安全。
(2)控制性能：配管系统的压力损失应与计算调节参数时所考虑的压力损失一致，以保证所需的流量特性。进出口应尽量保证足够的直管段。
(3)安装位置：应有足够的空间便于操作人员操作(包括旁路操作)以及保证调节阀和附件的就地拆卸与维修的可能性。

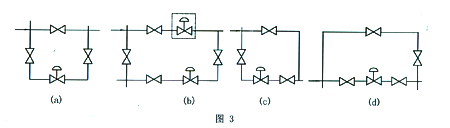

(4)调节阀组：一般在工艺过程配管中均安装切断阀和旁路阀，与调节阀配成阀组以适应设备连续操作的需要。维修调节阀时，要用切断阀隔离，用旁路阀调节。图3中推荐四种调节阀组布置方式。在图3的方式(b)中，调节阀可安装在虚线位置。

9.2实地安装:

安装人员首先应认识到调节阀是一种精密的仪表设备，不准碰撞跌摔，以免损坏。具体注意以下几点：
(1)阀最好正立垂直安装在管道上，阀自重较大和有震动场合应加支承架。
(2)阀体要避免前后配管或设备的法兰严重不同轴而受到过大的应力。
(3)在初次开工前和停工检修后应先冲洗配管系统后装调节阀，或在阀前安装滤网。
(4)务必按照阀体上流动方向的箭头安装调节阀。
