主要技术性能指标
|
序号 |
技术性能 |
不带定位器 |
带定位器 |
|
1 |
基本误差 |
≤±5% |
≤±1% |
|
2 |
回 差 |
≤3% |
≤1% |
|
3 |
死 区 |
≤3% |
≤0.45 |
|
4 |
泄漏量 |
单座：≤10%阀额定容量 套筒：≤10%阀额定容量 |
|
5 |
额定流量系数 |
≤±10% |
|
6 |
固定流量特性 |
斜率±30% |
六、外形尺寸及法兰连接尺寸
6．1外形尺寸

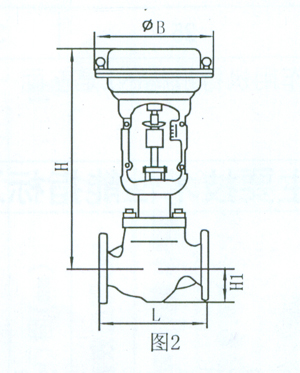

ZJHP/ZJHM系列精小型气动薄膜调节阀的外形尺寸见表4所示。
ZJHP/ZJHM系列精小型气动薄膜调节阀外形尺寸
|
DN |
L |
H |
Hl |
φB |
国内老产品 L |
|
PN6 PN16 |
PN40 |
PN64 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 |
|
20 |
184 |
196 |
106 |
398 |
548 |
40 |
267 |
181 |
194 |
206 |
|
25 |
184 |
197 |
210 |
450 |
560 |
40 |
185 |
200 |
210 |
|
40 |
222 |
235 |
251 |
500 |
665 |
70 |
220 |
235 |
245 |
|
50 |
254 |
267 |
286 |
500 |
670 |
80 |
250 |
255 |
265 |
|
65 |
276 |
292 |
311 |
630 |
800 |
88 |
350 |
275 |
285 |
295 |
|
80 |
298 |
317 |
337 |
635 |
810 |
98 |
305 |
305 |
320 |
|
100 |
352 |
368 |
394 |
660 |
860 |
113 |
350 |
355 |
370 |
|
150 |
451 |
473 |
508 |
785 |
1020 |
170 |
450 |
460 |
475 |
|
200 |
543 |
568 |
650 |
1090 |
1740 |
220 |
470 |
|
|
|
|
250 |
730 |
730 |
775 |
|
|
|
|
|
|
|
300 |
850 |
850 |
900 |
|
|
|
|
|
|
6．2法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9113-9119-89的规定。此连接尺寸与老产品采用的JB78-59《铸铁法兰》、JB79-59《铸钢法兰》中的连接尺寸基本一致，可以套用，在安装时并不影响与老产品的互换。
