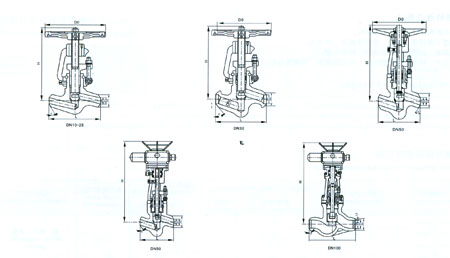

◆主要尺寸表

型号	公称通径DN(mm)	尺寸 (mm)
		L	D1	D2	H
J61H-200 J61Y-200	10	130	10	30	210
	15	130	12	30	210
	20	170	22	42	480
	25	170	27	42	520
	32	200	34	52	728
	50	350	53	76	728
	80	500	86	108	898
	100	600	107	161	890
J61H-250 J61Y-250 J61H-320 J61Y-320	20	150	25	40	576
	32r	180	32	55	606
	50	250	50	83	722
	65	430	65	98	811
	80	470	80	105	895
	100	600	100	142	1179
J61Y-P54100V J61Y-P54140V	20	17	22	42	480
	25	170	27	42	520
	32	200	34	52	728
	50	350	53	76	728
	80	500	86	108	898
	100	600	107	161	890
J61Y-P54170V J61Y-P54170V J61Y-P57170V J61Y-P54195V J61Y-P54195V J61Y-P54200V	10	120	12	23	500
	20	170	24	42	533
	25	175	28	45	545
	32	190	35	54	560
	50	340	46	50	648
	65	430	69	92	565
	80	470	85	118	600
	100	560	105	145	680
