■阀门材料和适用温度范围
|
阀体材料 |
材料牌号 |
公称压力 (MPa) |
适用温度范围 (℃) |
|
常温型 |
热片型 |
|
铸 钢 |
ZG230～450 |
1.6,4.0,6.4 |
-40～250 |
-40～450 |
|
铸不锈钢 |
ZG1Cr18Ni9Ti
ZGOCr18Ni12M02Ti |
1.6,4.0,6.4 |
-40～250 |
-60～450 |
■允许压差
标准组配的电动套筒调节阀允许压差较大，但考虑到介质流体对阀塞、套简的冲蚀和高压差引起的噪声、振动,因此当阀的压差超过3MPa时;则应采取相应的工艺措施。

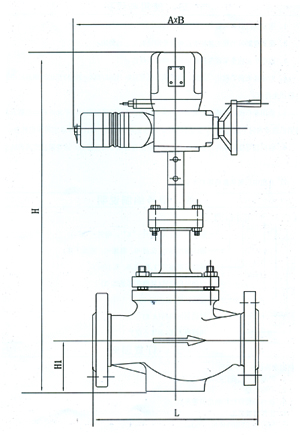

■外形尺寸
|
公称通径DN(mm) |
A×B |
L |
H |
H1 |
|
1.6 |
4.O |
6.4 |
常温型 |
热片型 |
|
25 |
230×460 |
184 |
197 |
210 |
668 |
819 |
75 |
|
40 |
222 |
235 |
251 |
684 |
835 |
95 |
|
50 |
254 |
267 |
286 |
684 |
835 |
98 |
|
80 |
230×530 |
298 |
317 |
337 |
785 |
946 |
130 |
|
100 |
352 |
368 |
394 |
795 |
946 |
156 |
|
150 |
260×630 |
451 |
473 |
508 |
945 |
1160 |
208 |
|
200 |
600 |
615 |
650 |
945 |
1160 |
250 |
|
250 |
650 |
670 |
690 |
1050 |
1320 |
265 |
|
300 |
740 |
770 |
800 |
1145 |
1380 |
295 |
