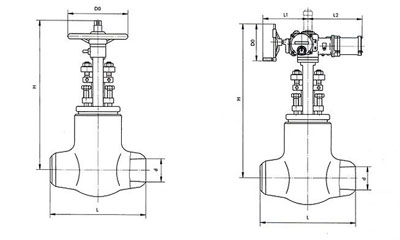

■主要尺寸及重量

Z60Y-1500Lb

公称通径NPS（in)	外形尺寸和连接尺寸				重量
	d	L	H	Do
21/2	56	254	671	200	48
3	64	305	692	200	58
4	84	406	790	230	98
5	100	483	875	260	128
6	126	559	1055	360	215
8	158	711	1148	410	387

Z60Y-2000Lb

公称通径NPS(in)	外形尺寸和连接尺寸				重量
	d	L	H	Do
21/2	50	330	640	200	50
3	60	368	690	230	82
4	80	457	806	260	134
5	96	533	984	360	174
6	118	610	1090	410	338

Z60Y-2500Lb

公称通径	外形尺寸和连接尺寸				重量
	d	L	H	Do
21/2	46	330	639	200	70
3	54	368	680	230	90
4	70	457	805	260	142
5	86	533	965	360	191
6	104	610	1070	410	339

Z60Y-3500Lb

公称通径NPS(in)	外形尺寸和连尺寸				重量
	d	L	H	Do
3	44	440	745	260	196
4	56	540	860	300	283
