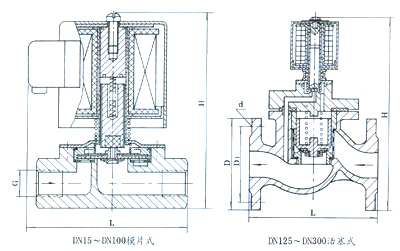

六、外形尺寸及连接形式

公称通径	外形尺寸		内螺纹	外形尺寸		法 兰 连 接
DN	II	L	G	H	L	D	D1	D2	n-d
15	100	80	1/2″
20	102	80	3/4″
25	122	90	1″	170	160	115	85	65	4-φ14
32	168	140	11/4″	218	180	140	100	78	4-φ18
40	187	156	11/2″	238	200	150	110	85	4-φ18
50	207	180	2″	255	230	165	125	100	4-φ18
65				305	290	185	145	120	4-φ18
80				350	310	200	160	135	4-φ18
100				380	350	220	180	155	8-φ18
125				530	360	250	210	185	8-φ18
150				570	400	285	240	210	8-φ23
200				607	600	340	295	265	8-φ23
250				70l	750	395	350	320	12-φ23
300				765	850	445	400	368	12-φ23
